Стеновые панели ПС 1 (Альбом СК)

Описание и маркировка

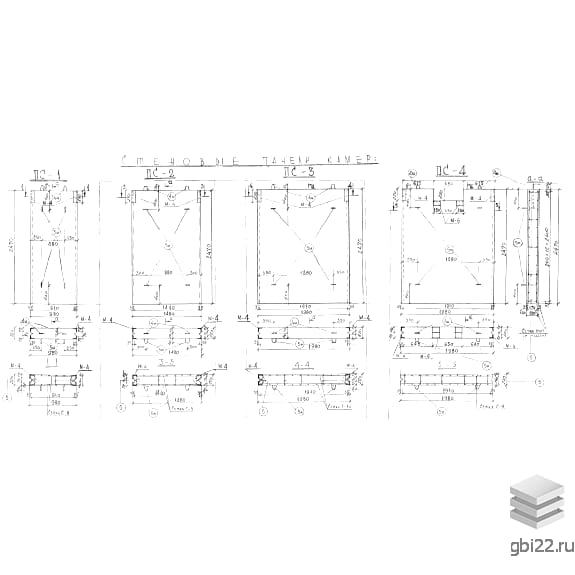

ПС 1 (Альбом СК) – это железобетонные стеновые панели промышленного назначения, предназначенные для монтажа сборных камер тепловых сетей. Конструкции имеют прямоугольную форму с продольными торцевыми пазами для соединения с другими элементами и заливки бетоном. Для удобства транспортировки и монтажа предусмотрены монтажные петли.

Расшифровка маркировки:

• ПС – панель стеновая для камер;
• 1 – типоразмер изделия.

Изменение маркировки недопустимо во избежание ошибок при подборе материалов.

Применение

Панели используются при строительстве сборно-монолитных камер для магистральных теплотрасс. Монтируются на подготовленное основание с последующей установкой плит перекрытия. Возможно изготовление элементов с технологическими отверстиями для прокладки коммуникаций.

Технические характеристики

• Длина: 980 мм
• Ширина: 220 мм
• Высота: 2470 мм
• Вес: 1350 кг
• Бетон: марка М300, водонепроницаемость W4

Конструктивные особенности

Изготовление осуществляется в стальных формах для соблюдения точных размеров. Армирование выполняется стальными сетками:

• Основная арматура: сталь AIII, ?16 мм
• Дополнительная арматура: сталь AI, ?8 мм

Закладные детали производятся из стали Ст3, монтажные петли – из стали AI (?16 мм). Все металлические элементы обрабатываются антикоррозионными составами.

Контроль качества

Каждая партия проходит обязательные испытания перед отгрузкой. Результаты фиксируются в сертификатах качества, которые передаются заказчику вместе с продукцией.

Транспортировка и хранение

Перевозка и складирование требуют строгого соблюдения норм безопасности:

• Использование специализированного подъемного оборудования
• Запрет на сброс или волочение конструкций
• Складирование по утвержденным схемам
• Отдельное хранение бракованных изделий

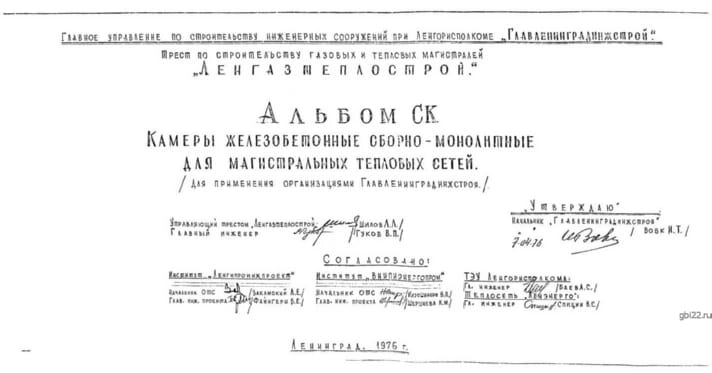

Производство и монтаж осуществляются в соответствии с требованиями нормативного документа "Альбом СК".
