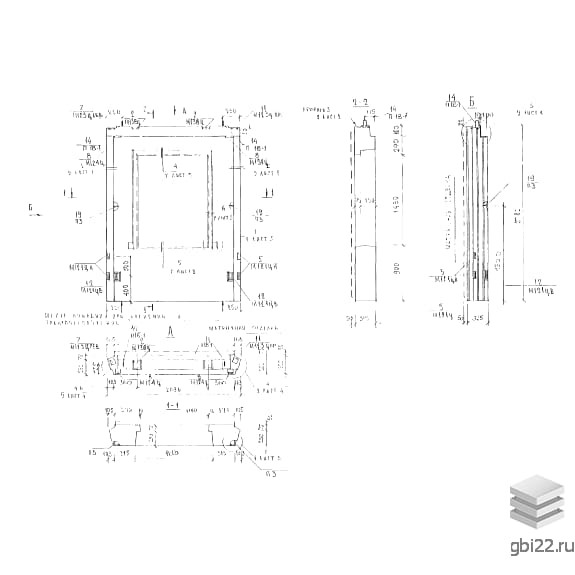

Панель эркера ОЭ 1-1 (Альбом 3РС 43-15)

Маркировка и расшифровка

Обозначение ОЭ 1-1 (Альбом 3РС 43-15) включает:

• ОЭ – эркерная панель;
• 1 – идентификатор конструкции;
• 1 – типоразмер модели.

Изменение маркировки запрещено во избежание ошибок при подборе материалов.

Конструктивные особенности

Трехслойная панель с оконным проемом предназначена для создания архитектурных выступов зданий. Широко применяется в многоэтажном строительстве благодаря энергоэффективности и эстетике.

Технические требования

Наружный слой: мелкозернистый бетон (щебень 3-10 мм), плотность 2300 кг/м?, прочность В22,5, морозостойкость F50 (возможно увеличение).

Внутренний слой: бетон В22,5 с осадкой конуса 1-2 см. Слои соединены армированными шпонками (170 мм).

Теплоизоляция

Пенополистирол ПСБ-15А (170 мм) с пароизоляцией 0,12 мм (ТУ 2246-608-04001508-95). Торцы обработаны минераловатными плитами (ТУ 5762-010-04001485-96).

Армирование

Стальные каркасы (АII, AIII по ГОСТ 5781-82), проволока BpI (ГОСТ 6727-80). Закладные детали – Ст3кп2 (ГОСТ 380-88).

Транспортировка и хранение

Перевозка на панелевозах с фиксацией за петли. Хранение вертикально на деревянных подкладках с защитой от опрокидывания.

Габариты и параметры

• Длина: 2086 мм
• Ширина: 375 мм
• Высота: 2780 мм
• Вес: 2080 кг
• Бетон: М300
