Эркерные панели ОЭ 1-2 (Альбом 3РС 43-15)

Маркировка изделия

ОЭ 1-2 (Альбом 3РС 43-15) — условное обозначение конструкции, где:

• ОЭ — эркерная панель;
• 1 — тип объемного эркера;
• 2 — типоразмер модели.

Изменение маркировки запрещено во избежание ошибок при подборе материалов.

Конструктивные особенности

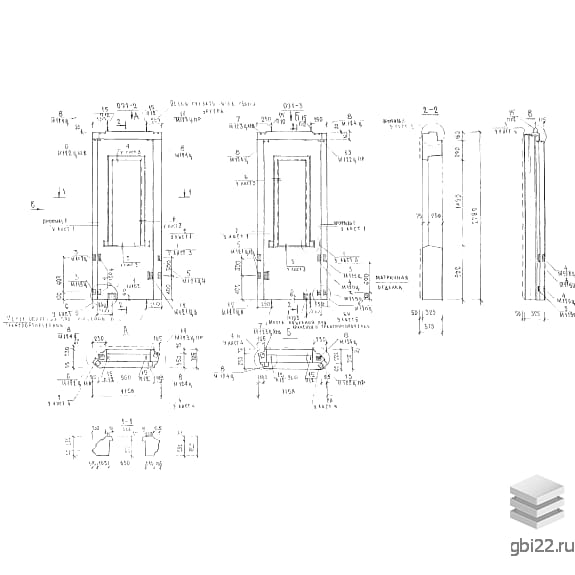

Трехслойная прямоугольная панель с оконным проемом, применяемая в многоэтажном строительстве. Сборка эркера выполняется из трех элементов, формирующих полукруглый или многогранный архитектурный выступ.

Технические параметры

• Габариты: 1158?375?2780 мм
• Масса: 1090 кг
• Класс бетона: В22.5 (М300)
• Морозостойкость: F50 (возможно увеличение)

Структура и материалы

Наружный слой: мелкозернистый бетон (щебень фракции 3-10 мм, плотность 2300 кг/м?).

Внутренний слой: бетон В22.5 с осадкой конуса 1-2 см.

Теплоизоляция: пенополистирол ПСБ-15А (170 мм) с пароизоляционным покрытием 0.12 мм.

Армирование и установка

Каркасы из стали AII/AIII (ГОСТ 5781-82) с проволокой BpI (ГОСТ 6727-80). Монтаж осуществляется за петли с применением спецтехники, транспортировка — в панелевозах с защитой лицевых поверхностей.

Соответствие стандартам

Изготовление регламентировано:

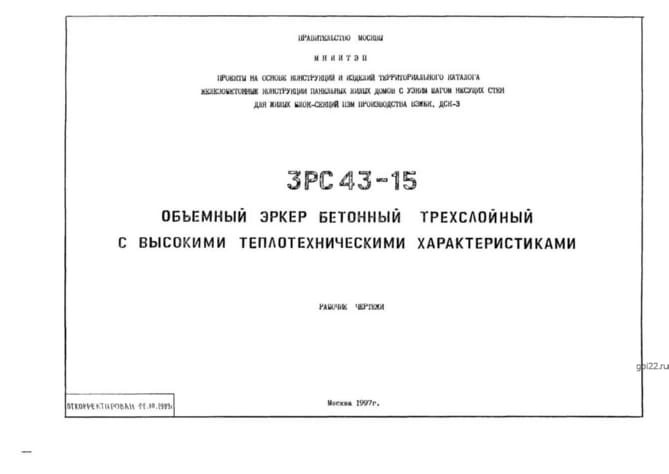

• Альбом 3РС 43-15
• ГОСТ 103-76 (металлические связи)
• ТУ 2246-608-04001508-95 (теплоизоляция)
