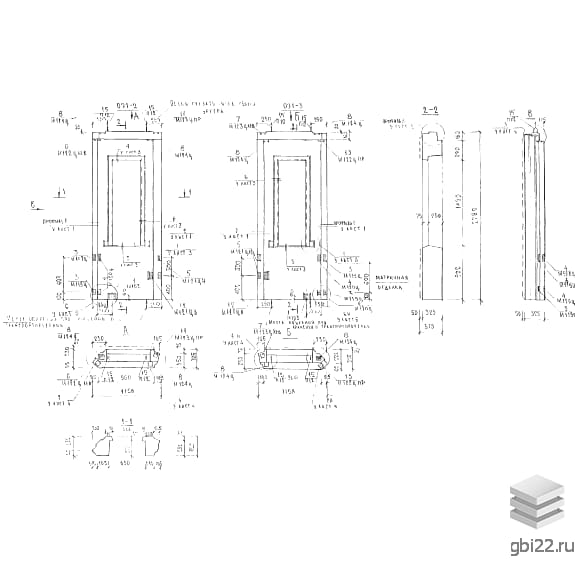

Эркерные панели ОЭ 1-3 (Альбом 3РС 43-15)

Маркировка изделия

ОЭ 1-3 (Альбом 3РС 43-15) — обозначение конструкции, где:

• ОЭ — эркерная панель;
• 1 — тип объемного эркера;
• 3 — типоразмер элемента.

Изменение маркировки недопустимо — это может привести к ошибкам при подборе материалов.

Конструктивные особенности

Трехслойная прямоугольная панель с оконным проемом в центральной части. Широко применяется в многоэтажном строительстве для создания полукруглых или многогранных архитектурных элементов, повышающих эстетику здания.

Технические параметры

Габариты:

• Длина: 1158 мм
• Ширина: 375 мм
• Высота: 2780 мм
• Вес: 1090 кг

Бетон: марка М300, класс прочности В22.5, морозостойкость F50 (возможно увеличение).

Слои конструкции

Наружный слой: мелкозернистый бетон (щебень фракции 3-10 мм, плотность 2300 кг/м?).

Внутренний слой: бетон В22.5 (осадка конуса 1-2 см).

Теплоизоляция: пенополистирол ПСБ-15А (толщина 170 мм) с паронепроницаемым покрытием 0.12 мм.

Слои соединяются армированными шпонками (170 мм) и металлическими связями (ГОСТ 103-76).

Армирование и материалы

Используется стальная арматура AII/AIII (ГОСТ 5781-82) и проволока BpI (ГОСТ 6727-80). Закладные детали — из стали Ст3кп2 (ГОСТ 380-88).

Транспортировка и хранение

Перевозка — на панелевозах с фиксацией за петли. Хранение — вертикально в кассетах на деревянных подкладках для защиты от повреждений.

Нормативная база

Соответствует: СНиП II-3-79, Альбом 3РС 43-15, ТУ 2246-608-04001508-95, ТУ 5762-010-04001485-96.
