Фризовые панели наружных стен 5НФт 4-1 (Альбом 5РС 41-61)

Маркировка и расшифровка

Строительные панели 5НФт 4-1 соответствуют нормативному документу Альбом 5РС 41-61. Обозначение включает:

• 5 – ссылка на Альбом 5РС41-61;
• НФТ – наружная фризовая стеновая конструкция;
• 4 – типоразмер изделия;
• 1 – модификация с дополнительными особенностями.

Изменение маркировки не допускается.

Конструктивные особенности

Трехслойные панели прямоугольной формы оснащены:

• Противодождевыми гребнями по продольным кромкам;
• Закладными элементами для крепления к каркасу здания.

Применение

Используются в жилищном строительстве (серии ПО5 и П55м) благодаря:

• Высоким теплоизоляционным свойствам;
• Экономической эффективности;
• Соответствию СНиП 2.03.01-84.

Производство и материалы

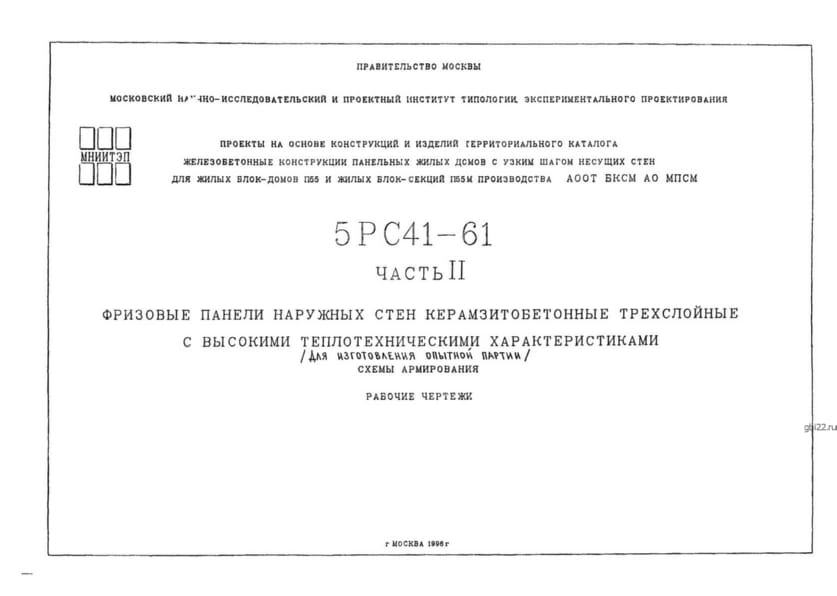

Изготовление регламентировано Альбомом 5РС41-61:

• Горизонтальные формы с фасадной стороной к поддону;
• Основные материалы:
  • Керамзитобетон В12,5 (плотность 1400 кг/м?);
  • Цементный раствор М300 (1800 кг/м?).

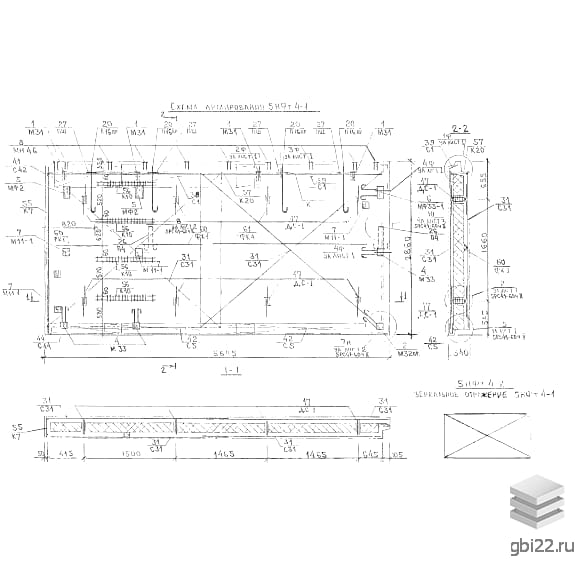

• Армирование:
  • Сварные каркасы из стали AII/AIII (ГОСТ 5781-82);
  • Сетки и стержни;
  • Проволока Вр-1 (ГОСТ 6727-80).
• Дополнительные элементы:
  • Петли из стали Ст3сп/пс;
  • Закладные детали из полосы Ст3кп (ГОСТ 380-88);
  • Анкеры класса AII.
• Утеплитель:
  • Пенопласт ПСБ-25;
  • Минеральная вата (альтернатива).

Транспортировка и хранение

• Вертикальное складирование с опорными элементами;
• Обязательные вентиляционные зазоры;
• Фиксация при перевозке;
• Погрузка только за строповочные петли.
