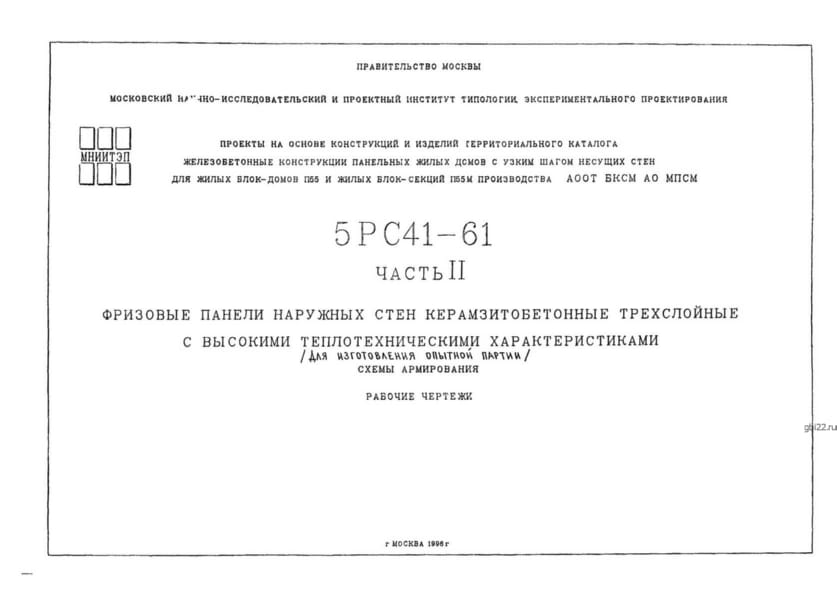

Фризовые панели наружных стен 5НФт 6-10 (Альбом 5РС 41-61)

Маркировка и расшифровка

Маркировка 5НФт 6-10 (Альбом 5РС 41-61) содержит следующие данные:

• 5 – принадлежность к нормативному документу Альбом 5РС41-61;
• НФт – тип изделия: наружная фризовая стеновая панель;
• 6 – номер типоразмера;
• 10 – дополнительный индекс, указывающий на особенности конструкции.

Изменение маркировки не допускается.

Конструктивные особенности

Трехслойные панели прямоугольной формы оснащены противодождевыми гребнями по продольным кромкам. В конструкции предусмотрены закладные элементы для крепления к каркасу здания.

Применение

Используются в жилищном строительстве по сериям ПО5 и П55м. Отличаются повышенными теплоизоляционными свойствами, что снижает эксплуатационные расходы.

Технические параметры

• Длина: 4255 мм
• Ширина: 340 мм
• Высота: 2860 мм
• Масса: 3234 кг
• Класс бетона: М300

Материалы изготовления

Основные компоненты:

• Несущий слой: керамзитобетон В12,5 (плотность 1400 кг/м?)
• Отделочный слой: цементный раствор М300 (плотность 1800 кг/м?)
• Теплоизоляция: пенополистирол ПСБ-25 или минеральная вата

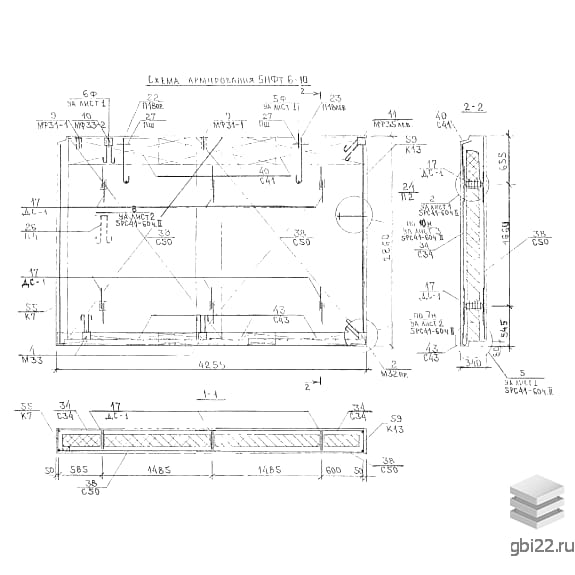

Армирование

Выполняется с использованием:

• Сварных каркасов из стали AII-AIII (ГОСТ 5781-82)
• Арматурной проволоки Вр-1 (ГОСТ 6727-80)
• Петель из стали Ст3сп/пс
• Закладных деталей из проката Ст3кп (ГОСТ 380-88)

Транспортировка и хранение

Требования к складированию:

• Вертикальное положение с надежной фиксацией
• Обязательное использование подкладок по схеме
• Вентиляционные зазоры для предотвращения конденсата
• Перевозка с креплением в кузове
• Погрузка только за монтажные петли
