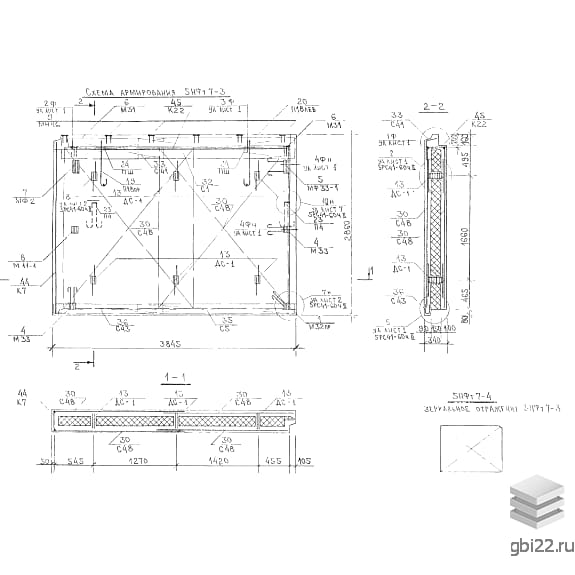

Фризовые панели наружных стен 5НФт 7-4 (Альбом 5РС 41-61)

Маркировка изделий

Комбинация символов 5НФт 7-4 (Альбом 5РС 41-61) расшифровывается следующим образом:

5 — принадлежность к нормативному документу Альбом 5РС41-61;

НФТ — тип конструкции: наружная фризовая стеновая панель;

7 — номер типоразмера;

4 — дополнительный индекс, указывающий на конструктивные особенности.

Изменение маркировочных обозначений не допускается.

Конструктивные особенности

Трехслойные фризовые панели прямоугольной формы оснащены противодождевыми выступами на продольных гранях. В конструкции предусмотрены монтажные элементы для крепления к каркасу здания.

Область применения

Используются при строительстве жилых зданий серий ПО5 и П55м. Обладают повышенными теплоизоляционными свойствами, что обеспечивает энергоэффективность сооружений.

Технические требования

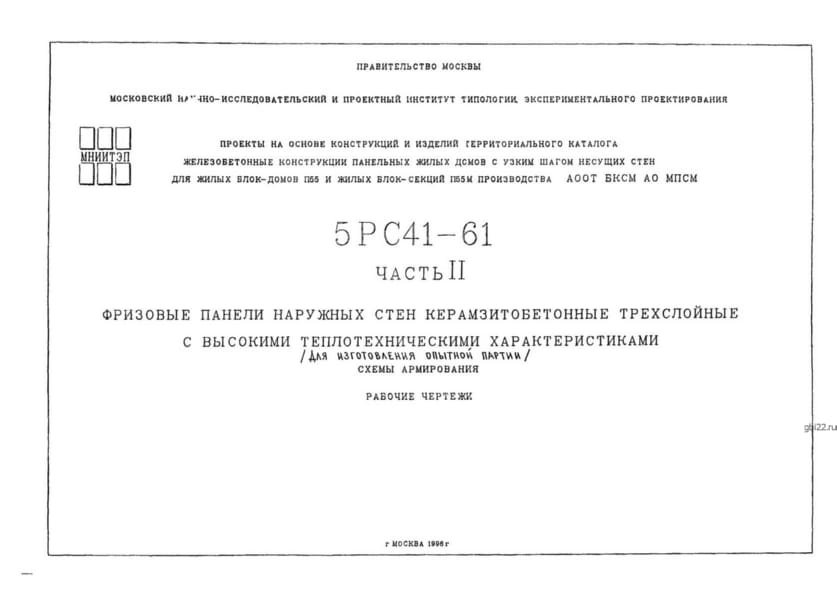

Производство регламентировано Альбомом 5РС41-61 и СНиП 2.03.01-84. Изготовление осуществляется в горизонтальных формах для сохранения геометрической точности.

Материалы:

• Основной материал: керамзитобетон В12,5 (плотность 1400 кг/м?)

• Раствор: цементный состав М300 (плотность 1800 кг/м?)

• Утеплитель: пенополистирол ПСБ-25 или минеральная вата

Армирование:

• Стальные каркасы из арматуры AII-AIII (ГОСТ 5781-82)

• Проволока Вр-1 (ГОСТ 6727-80)

• Монтажные петли: сталь Ст3сп/пс

• Закладные элементы: сталь Ст3кп (ГОСТ 380-88)

Транспортировка и хранение

Перевозка и складирование допускается только в вертикальном положении с использованием:

• Прочных опорных конструкций

• Специальных прокладок согласно чертежам

• Обязательного вентиляционного зазора

Погрузка осуществляется строго за монтажные петли с применением спецтехники.

Основные параметры

• Длина: 3845 мм

• Ширина: 340 мм

• Высота: 2860 мм

• Масса: 2646 кг

• Марка бетона: М300
