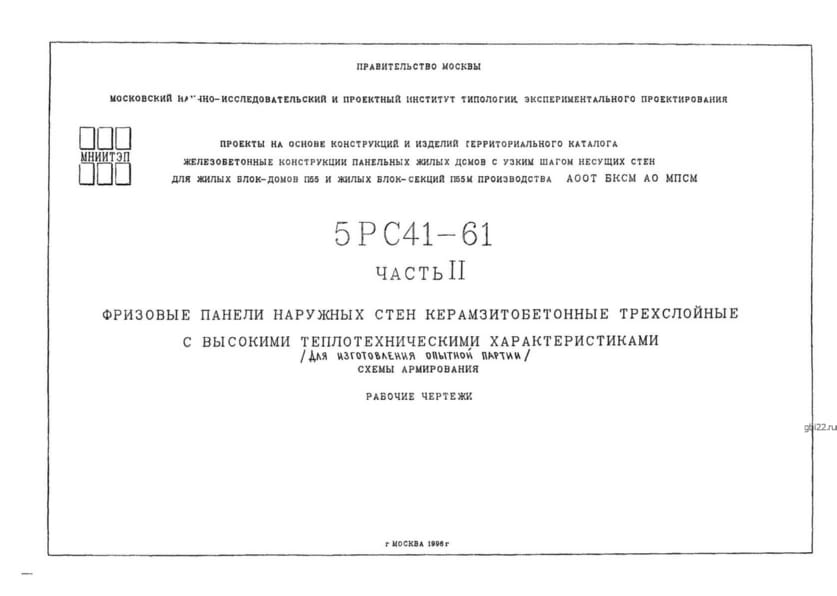

Фризовые панели наружных стен 5НФт 8-4 (Альбом 5РС 41-61)

Маркировка и расшифровка

Обозначение 5НФт 8-4 (Альбом 5РС 41-61) содержит следующую информацию:

• 5 – ссылка на нормативный документ (Альбом 5РС 41-61);
• НФт – тип изделия: наружная фризовая стеновая панель;
• 8 – номер типоразмера;
• 4 – модификация конструкции.

Изменение маркировки не допускается.

Конструктивные особенности

Трехслойные панели прямоугольной формы оснащены:

• противодождевыми гребнями по продольным кромкам;
• закладными элементами для крепления к каркасу здания.

Область применения

Используются в жилищном строительстве при возведении зданий серий ПО5 и П55м. Отличаются:

• высокой энергоэффективностью;
• экономичностью эксплуатации.

Производство регламентировано СНиП 2.03.01-84.

Технические параметры

• Длина: 2890 мм
• Ширина: 340 мм
• Высота: 2860 мм
• Масса: 1932 кг
• Класс бетона: М300

Материалы изготовления

Основные компоненты:

• Керамзитобетон В12,5 (плотность 1400 кг/м?)
• Цементный раствор М300 (плотность 1800 кг/м?)

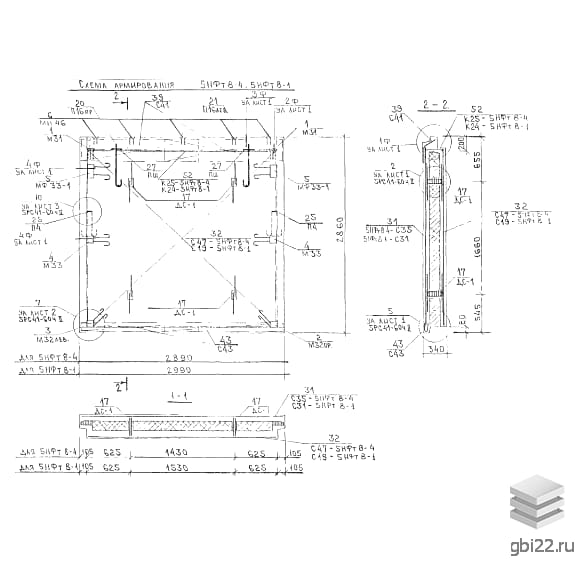

Армирование:

• Сварные каркасы из стали AII-AIII (ГОСТ 5781-82)
• Сетки из проволоки Вр-1 (ГОСТ 6727-80)
• Анкеры класса AII

Теплоизоляция:

• Пенополистирол ПСБ-25
• Минеральная вата (альтернативный вариант)

Транспортировка и хранение

• Перевозка в вертикальном положении
• Обязательное использование опорных конструкций
• Фиксация в кузове транспортного средства
• Строповка за монтажные петли
• Защита от механических повреждений
