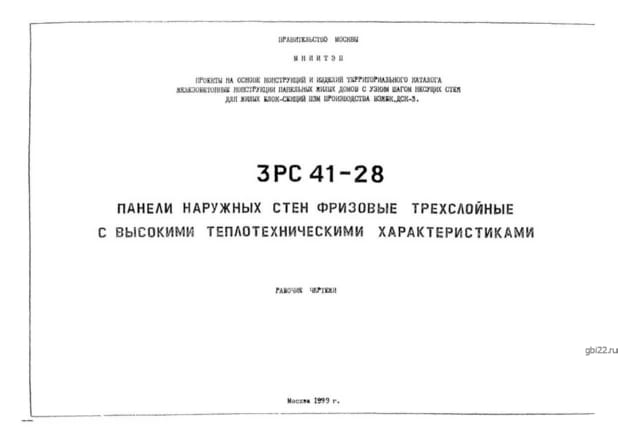

Трёхслойные фризовые стеновые панели 6НФ 15-2 м (Альбом 3РС 41-28)

Фризовые трёхслойные панели 6НФ 15-2 м — промышленные железобетонные конструкции прямоугольной формы, предназначенные для возведения наружных стен зданий. Изделия оснащены замковыми соединениями (выступами и пазами) на торцах, что обеспечивает быстрый монтаж без применения цементного раствора для заполнения швов.

Расшифровка маркировки

6НФ 15-2 м (Альбом 3РС 41-28) содержит следующие данные:

• 6НФ — наружная стеновая фризовая панель с тремя слоями;
• 15 — типоразмер изделия;
• 2 — модификация конструкции;
• м — наличие закладных деталей.

Основные характеристики

Применение: Используются в жилищном строительстве для создания энергоэффективных ограждающих конструкций.

Теплоизоляция: Многослойная структура с минераловатным утеплителем (марка М125) обеспечивает высокие теплотехнические показатели, снижая затраты на отопление.

Соответствие стандартам: Производство регламентировано Альбомом 3РС 41-28 и нормами СНиП 2.03-01-84.

Технические параметры

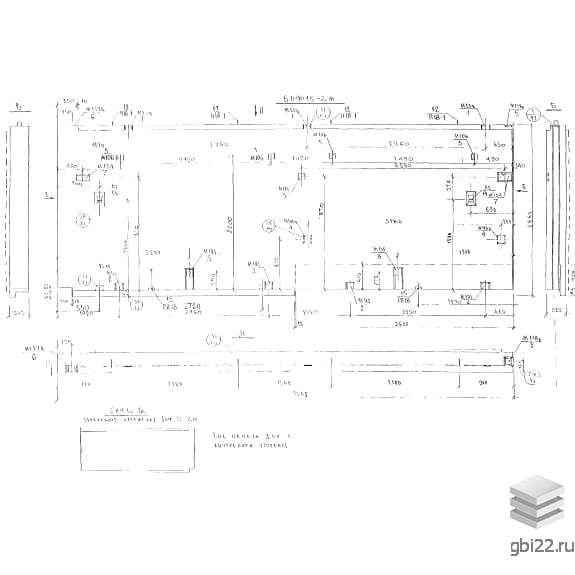

• Габариты: 7540?325?2860 мм
• Масса: 8220 кг
• Класс бетона: В15 (М200)
• Морозостойкость: F50

Особенности конструкции

Материалы:

• Наружный слой — мелкозернистый бетон (плотность 2300 кг/м?, фракция щебня 3-10 мм);
• Арматура — сталь классов AII, AIII (ГОСТ 5781-82) и проволока Вр-1 (ГОСТ 6727-80);
• Закладные элементы — сталь Ст3кп2 (ГОСТ 380-88).

Требования к качеству: Геометрические параметры должны соответствовать ГОСТ 11024-84, арматурные изделия — ГОСТ 10922-92.

Рекомендации по эксплуатации

Транспортировка: Перевозка на панелевозах с фиксацией для защиты поверхностей.

Хранение: Вертикальное положение в кассетах с деревянными прокладками, обязательное крепление от падения.

Отделка: Фасадная окраска выполняется на производстве, внутренняя поверхность готова под штукатурку.
