Панели наружных стен подвала 5НВЦ 14-15-1 (Альбом 5РС 17-29)

Маркировка и расшифровка

5НВЦ 14-15-1 (Альбом 5РС 17-29) – это обозначение высокопрочных железобетонных панелей для наружных стен подвалов. Расшифровка символов:

• 5НВЦ – панель наружной стены подвала;
• 14 – длина в дециметрах (14 дм = 1400 мм);
• 15 – высота в дециметрах (15 дм = 1500 мм);
• 1 – модификация с дополнительными конструктивными особенностями.

Описание и применение

Железобетонные панели 5НВЦ 14-15-1 представляют собой прямоугольные плиты с углублениями в верхней и нижней частях для надежного соединения с другими элементами здания. В ассортименте также доступны модели с проемами.

Конструкции применяются при возведении жилых и коммерческих зданий на этапе нулевого цикла, включая подвалы и технические помещения. Подходят для строительства блок-секций высотой от 5 до 14 этажей.

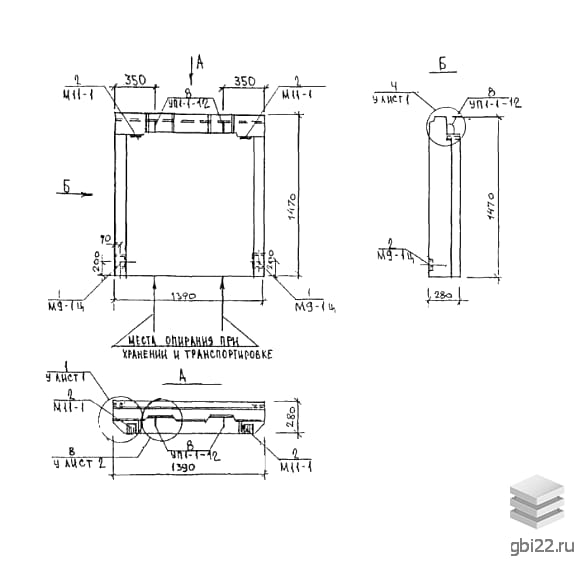

Технические характеристики

Изделия соответствуют требованиям СНиП 2.03.01-84 и обладают следующими параметрами:

• Длина: 1390 мм
• Ширина: 280 мм
• Высота: 1470 мм
• Вес: 830 кг
• Марка бетона: М100

Материалы и производство

Для изготовления панелей используется:

• Керамзитобетон марки В7,5 (плотность Д1400, теплопроводность 0,47 Вт/м·°С);
• Морозостойкость F50;
• Внутренний отделочный слой (15 мм) – цементнопластичный раствор плотностью 2200 кг/м? (марка М100);
• Наружная гидроизоляция – рубероид.

Армирование и монтаж

Арматурные элементы:

• Каркасы и сетки из стали класса AIII (ГОСТ 5781-82);
• Проволока Вр-1 (ГОСТ 6727-80);
• Строповочные петли – сталь AI марки Ст3сп2;
• Закладные детали – сталь Ст3кп2 (ГОСТ 535-88).

При монтаже в условиях ниже -40°C не рекомендуется использовать сталь Ст3пс2.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с надежной фиксацией. Хранение – в вертикальном положении в кассетах с деревянными прокладками под строповочными петлями. Контроль качества – по ГОСТ 11024-84.
