Панели наружных стен подвала 5НВЦ 17-1 (Альбом 5РС 17-29)

Маркировка и расшифровка

5НВЦ 17-1 (Альбом 5РС 17-29) — это стандартизированное обозначение железобетонных панелей для подвальных помещений. Расшифровка символов:

• 5НВЦ — панель наружной стены подвала;
• 17 — длина в дециметрах (1685 мм);
• 1 — модификация с дополнительными конструктивными особенностями.

Описание и применение

Конструкция представляет собой прямоугольную плиту с углублениями в верхней и нижней частях для надежного соединения с другими элементами здания. В ассортименте также доступны модели с технологическими проемами.

Основная сфера использования — строительство жилых и коммерческих объектов на этапе нулевого цикла (подвалы, технические помещения). Панели подходят для зданий высотой 5–14 этажей, соответствуют требованиям СНиП 2.03.01-84.

Технические характеристики

Производство регламентируется Альбомом 5РС 17-29. Ключевые параметры:

• Материал: керамзитобетон марки В7,5 (плотность Д1400, теплопроводность 0,47 Вт/м·°C);
• Морозостойкость: F50;
• Внутреннее покрытие: цементно-пластичный раствор (15 мм, плотность 2200 кг/м?, прочность М100);
• Гидроизоляция: наружный слой рубероида.

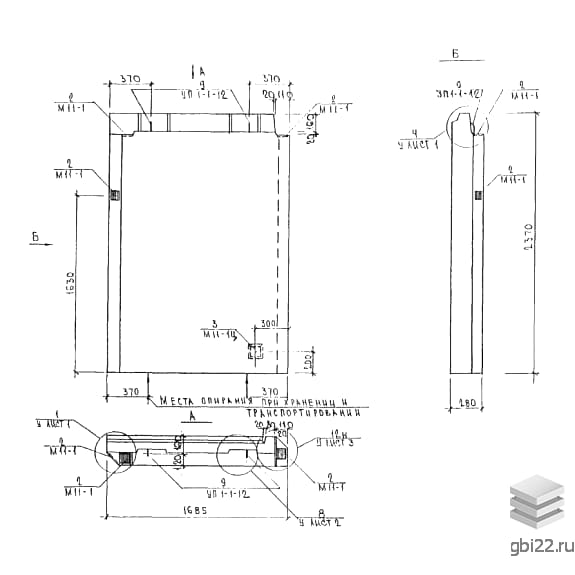

Габариты: 1685?280?2370 мм. Вес: 1670 кг.

Армирование и материалы

Каркас изготавливается из:

• Стали класса AIII (ГОСТ 5781-82);
• Проволоки Вр-1 (ГОСТ 6727-80).

Контроль качества сварных соединений проводится по ГОСТ 10922-92. Монтажные петли — из стали Ст3сп2 (AI). При температуре ниже -40°C не рекомендуется использовать сталь Ст3пс2.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией во избежание повреждений. Хранение — вертикально в кассетах с деревянными прокладками под строповочными петлями. Стандарты: ГОСТ 11024-84.
