Железобетонные панели для наружных стен подвала 5НВЦ 24-1

Маркировка изделий:

• 5НВЦ – панель наружной стены подвала;
• 24 – длина конструкции (в дециметрах);
• 1 – наличие дополнительных конструктивных особенностей.

Железобетонные панели 5НВЦ 24-1 (по Альбому 5РС 17-29) представляют собой прочные прямоугольные плиты с углублениями в верхней и нижней частях для надежного соединения с другими элементами каркаса здания. В ассортименте также предусмотрены модификации с проемами.

Основные характеристики

Область применения:
Конструкции используются при возведении жилых домов и сооружений на этапе нулевого цикла – в подвалах и технических помещениях. Подходят для строительства блок-секций высотой 5, 7, 9 и 14 этажей.

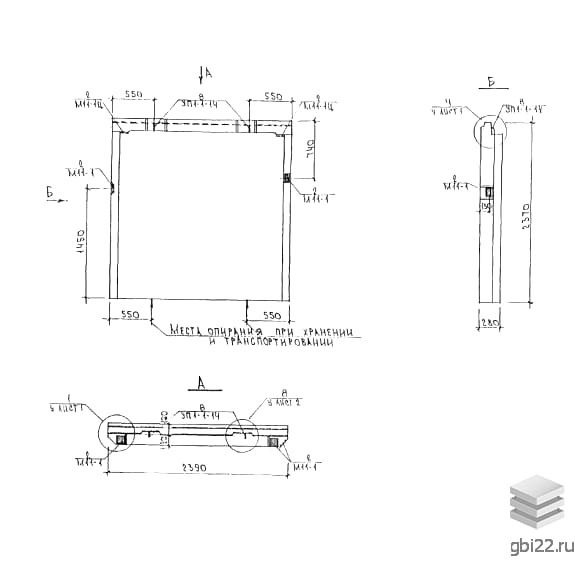

Технические параметры:
- Длина: 2390 мм;
- Ширина: 280 мм;
- Высота: 2370 мм;
- Вес: 2380 кг;
- Марка бетона: М100.

Материалы и свойства:
Изделия производятся из керамзитобетона марки В7,5 с морозостойкостью F50 и плотностью Д1400 (теплопроводность – 0,47 Вт/м·°C). Внутренний слой (15 мм) выполнен из цементно-пластичного раствора плотностью 2200 кг/м? (прочность М100). Наружная поверхность защищена рубероидом для влагоизоляции.

Армирование:
Используются каркасы, сетки и стержни из стали класса AIII (ГОСТ 5781-82) и проволоки Вр-1 (ГОСТ 6727-80). Сварные соединения соответствуют ГОСТ 10922-92. Закладные детали изготавливаются из стали Ст3кп2 (ГОСТ 535-88).

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией во избежание повреждений. Хранение – в вертикальном положении в кассетах с деревянными подкладками под строповочными петлями. Контроль параметров ведется по ГОСТ 11024-84.
