Железобетонные панели для наружных стен подвала 5НВЦ 35

Маркировка 5НВЦ 35 (Альбом 5РС 17-29) расшифровывается следующим образом:

• 5НВЦ – тип конструкции: панель для наружных стен подвала;
• 35 – длина изделия в дециметрах (3485 мм).

Описание и применение

Железобетонные панели 5НВЦ 35 – это прочные прямоугольные плиты с технологическими углублениями в верхней и нижней частях для надежного соединения с другими элементами каркаса. В ассортименте Альбома 5РС 17-29 также представлены модификации с проемами.

Конструкции используются в жилищном строительстве на нулевом цикле для возведения подвалов и технических помещений. Они подходят для 5–14-этажных блок-секций типовых проектов. Производство соответствует нормативам СНиП 2.03.01-84.

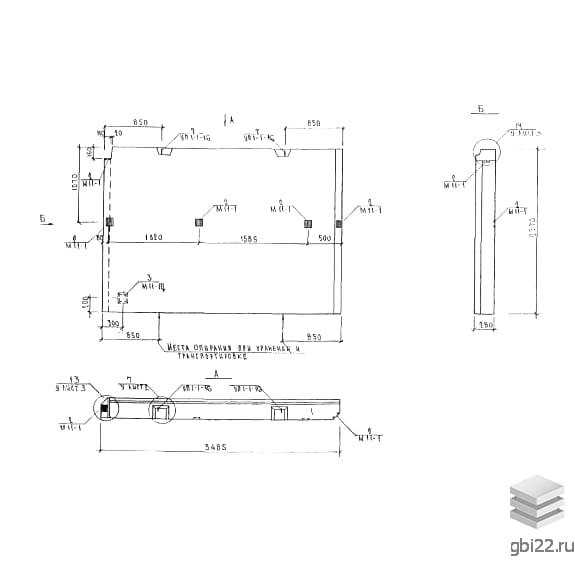

Технические характеристики

Основные параметры:

• Длина: 3485 мм;
• Ширина: 280 мм;
• Высота: 2370 мм;
• Вес: 3620 кг;
• Марка бетона: М100.

Материалы и производство

Панели изготавливаются из керамзитобетона марки В7,5 с морозостойкостью F50. Плотность бетона – Д1400, теплопроводность – 0,47 Вт/(м·°С). Внутренний слой (15 мм) выполнен из цементно-пластичного раствора плотностью 2200 кг/м? (прочность М100). Наружная поверхность защищена рубероидом для влагоизоляции.

Армирование и контроль качества

Каркасы и сетки изготавливаются из стали класса AIII (ГОСТ 5781-82) и проволоки Вр-1 (ГОСТ 6727-80). Сварные соединения проверяются по ГОСТ 10922-92. Закладные детали производятся из стали Ст3кп2 (ГОСТ 535-88) с контролем по ГОСТ 10412-90 и ГОСТ 14098-91.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией во избежание повреждений. Хранение – в вертикальном положении в кассетах с деревянными прокладками под строповочными петлями. Все этапы регламентируются ГОСТ 11024-84.
