Панели наружных стен подвала 5НВЦ 41-15 (Альбом 5РС 17-29)

Маркировка изделий

5НВЦ 41-15 (Альбом 5РС 17-29) — это обозначение высокопрочных железобетонных панелей для наружных стен подвалов. Расшифровка маркировки:

• 5НВЦ — панель наружной стены подвала;
• 41 — длина изделия (в дециметрах);
• 15 — высота (в дециметрах).

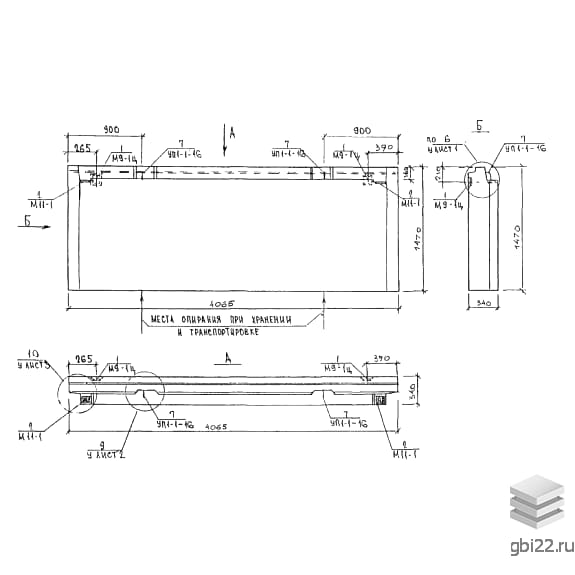

Конструктивные особенности

Изделие представляет собой прямоугольную плиту с углублениями в верхней и нижней частях для надежного соединения с другими элементами здания. В ассортименте также представлены модификации с проемами.

Область применения

Конструкции используются при возведении жилых зданий на стадии нулевого цикла — для подвалов и технических помещений. Подходят для строительства 5-14 этажных блок-секций по типовым проектам. Производство соответствует требованиям СНиП 2.03.01-84.

Технические характеристики

• Длина: 4065 мм
• Ширина: 340 мм
• Высота: 1470 мм
• Вес: 3110 кг
• Марка бетона: М100

Материалы и производство

Для изготовления используется керамзитобетон марки В7,5 с показателями:

• Морозостойкость: F50
• Плотность: Д1400
• Теплопроводность: 0,47 Вт/(м·°С)

Внутренний слой (15 мм) выполнен из цементно-пластичного раствора плотностью 2200 кг/м? (прочность М100). Наружная поверхность защищена рубероидом.

Армирование

Конструкция усилена:

• Каркасами и сетками из стали класса AIII (ГОСТ 5781-82)
• Проволокой Вр-1 (ГОСТ 6727-80)
• Строповочными петлями из стали Ст3сп2

Транспортировка и хранение

Перевозка осуществляется на панелевозах с надежной фиксацией. Хранение — в вертикальном положении на деревянных подкладках под строповочными петлями. Контроль качества по ГОСТ 11024-84.
