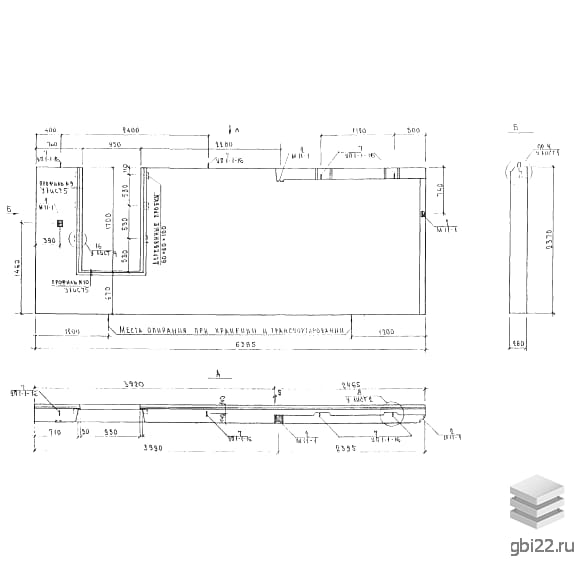

Железобетонные панели для наружных стен подвала 5НВЦ 64-1

Маркировка изделий

Конструкции маркируются по стандарту 5НВЦ 64-1 (Альбом 5РС 17-29), где:

• 5НВЦ – тип изделия (панель наружной стены подвала);
• 64 – длина в дециметрах (6385 мм);
• 1 – модификация с дополнительными конструктивными особенностями.

Описание и применение

Железобетонные панели представляют собой прямоугольные плиты с технологическими пазами для надежного соединения в каркасе здания. В ассортименте также доступны модели с проемами.

Основная сфера использования – строительство жилых и коммерческих зданий (5–14 этажей) на этапе нулевого цикла. Конструкции соответствуют требованиям СНиП 2.03.01-84 и отличаются повышенной прочностью, долговечностью и устойчивостью к нагрузкам.

Технические параметры

Изготовление регламентировано Альбомом 5РС 17-29:

• Материал: керамзитобетон марки В7,5 (плотность Д1400, теплопроводность 0,47 Вт/м·°C);
• Морозостойкость: F50;
• Внутреннее покрытие: цементно-пластичный раствор (15 мм, М100, плотность 2200 кг/м?);
• Гидроизоляция: слой рубероида для защиты от влаги.

Армирование и материалы

Каркасы изготавливаются из:

• Стали класса AIII (ГОСТ 5781-82);
• Проволоки Вр-1 (ГОСТ 6727-80);
• Монтажные петли – сталь Ст3сп2 (AI), закладные детали – Ст3кп2 (ГОСТ 535-88).

Контроль качества сварных соединений проводится по ГОСТ 10922-92, закладных элементов – по ГОСТ 10412-90 и ГОСТ 14098-91.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией для предотвращения повреждений. Хранение – в вертикальных кассетах с деревянными прокладками под строповочными петлями (нормативы: ГОСТ 11024-84).

Габариты и вес:

• Длина: 6385 мм;
• Ширина: 280 мм;
• Высота: 2370 мм;
• Масса: 5860 кг.
