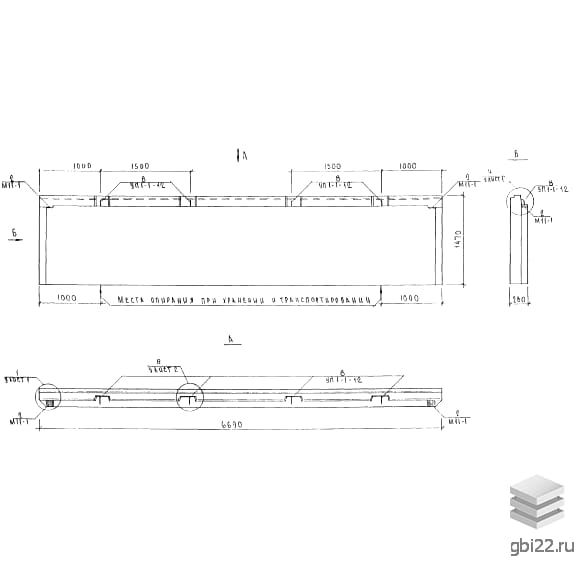

Панели наружных стен подвала 5НВЦ 67-15 (Альбом 5РС 17-29)

Маркировка изделий

5НВЦ 67-15 (Альбом 5РС 17-29) – это обозначение включает ключевые параметры:

• 5НВЦ – тип конструкции (панель наружной стены подвала);
• 67 – длина в дециметрах (6690 мм);
• 15 – высота в дециметрах (1470 мм).

Основные характеристики

Железобетонные панели представляют собой прямоугольные плиты с технологическими углублениями для надежного соединения в каркасе здания. В ассортименте также представлены модификации с проемами.

Область применения

Конструкции используются в жилищном строительстве на нулевом цикле – для возведения подвалов и технических помещений. Подходят для 5–14-этажных блок-секций по типовым проектам.

Технические параметры

• Длина: 6690 мм
• Ширина: 280 мм
• Высота: 1470 мм
• Вес: 4090 кг
• Марка бетона: М100
• Класс прочности: В7,5
• Морозостойкость: F50
• Теплопроводность: 0,47 Вт/(м·°С)

Особенности конструкции

Изделия производятся из керамзитобетона плотностью Д1400 с внутренним цементно-пластиковым слоем (15 мм, М100). Наружная поверхность защищена рубероидом для влагостойкости.

Армирование и материалы

Каркасы изготавливаются из:

• Стали класса AIII (ГОСТ 5781-82)
• Проволоки Вр-1 (ГОСТ 6727-80)
• Монтажные петли – Ст3сп2 (кроме температур ниже -40°C)

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией. Хранение – вертикально в кассетах с деревянными прокладками под строповочными петлями.

Нормативные документы

Производство и контроль соответствуют: СНиП 2.03.01-84, ГОСТ 10922-92, ГОСТ 11024-84, ГОСТ 10412-90.
