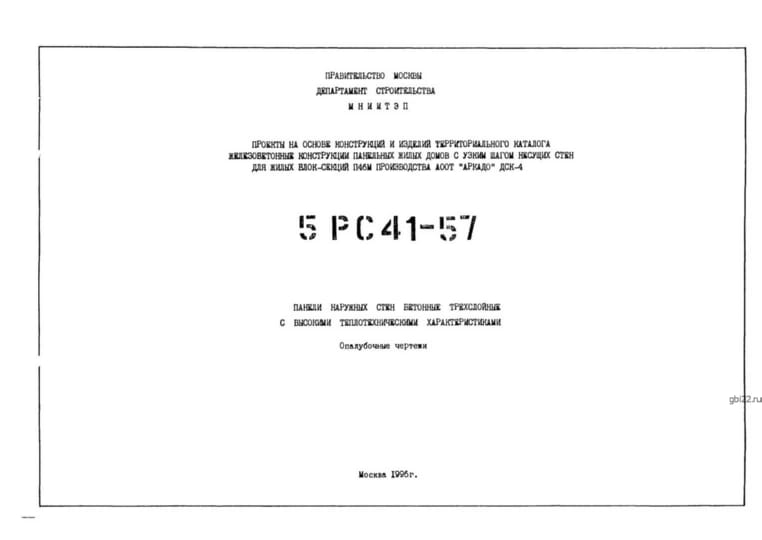

Трёхслойные панели наружных стен 5Н 30-4 (Альбом 5РС 41-57)

Маркировка и расшифровка

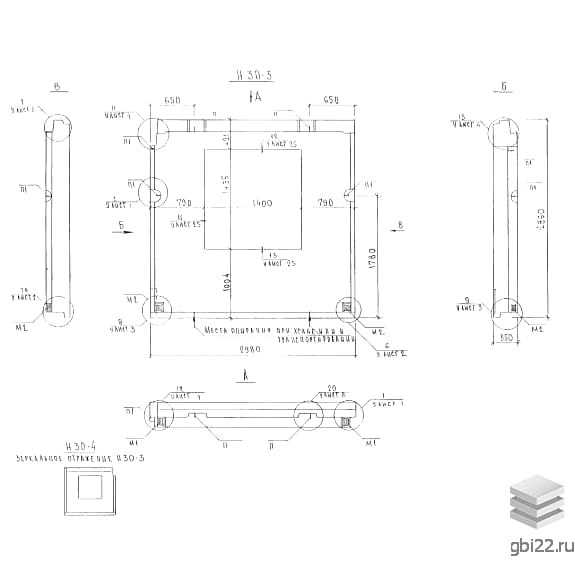

Изделия маркируются комбинацией символов 5Н 30-4, где:

• 5Н — трёхслойная наружная стеновая панель;
• 30 — длина в дециметрах (2980 мм);
• 4 — наличие дополнительных конструктивных особенностей.

Произвольные изменения маркировки не допускаются.

Конструктивные особенности

Панель представляет собой прямоугольную плиту с тремя слоями:

• Внутренний слой — теплоизоляционный материал, снижающий теплопотери;
• Верхние и нижние торцы оснащены пазами для плотного соединения элементов при монтаже.

Применение

Используются в строительстве:

• Многоэтажных жилых домов с узким шагом несущих стен;
• Блок-секций с повышенными требованиями к теплоизоляции.

Допускается модификация с оконными и дверными проёмами для ускорения сборки зданий.

Технические характеристики

• Длина: 2980 мм
• Ширина: 350 мм
• Высота: 2860 мм
• Вес: 2170 кг
• Марка бетона: М100 (B7.5 по прочности)
• Морозостойкость: F50
• Водонепроницаемость: подбирается под климатические условия региона.

Материалы и производство

Изготавливаются из керамзитобетона, что снижает вес конструкции. Армирование выполняется:

• Сетками и каркасами из стали класса AIII (ГОСТ 5781-82);
• Холоднотянутой проволокой Вр-1 (ГОСТ 6727-80).

Требования к качеству арматуры соответствуют ГОСТ 10922-92.

Монтаж и хранение

• Подъём осуществляется только за строповочные петли с использованием балансирующих траверс;
• Хранение — вертикально в кассетах с деревянными прокладками под петлями;
• Запрещено подвергать панели механическим повреждениям.

Подробные схемы укладки утеплителя и требования к монтажу приведены в Альбоме 5РС 41-57 и СНиП 2.03.01-84.
