Трёхслойные наружные стеновые панели 5Н 35-2 (Альбом 5РС 41-57)

Маркировка и расшифровка

Обозначение 5Н 35-2 (Альбом 5РС 41-57) содержит ключевые параметры изделия:

• 5Н — трёхслойная панель для наружных стен;
• 35 — длина в дециметрах (3450 мм);
• 2 — модификация с конструктивными особенностями.

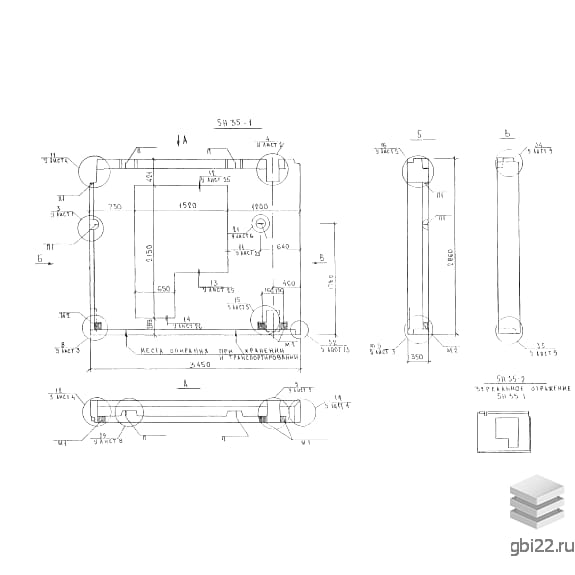

Конструктивные особенности

Изделие представляет собой прямоугольную плиту с трёхслойной структурой:

• Внутренний слой — теплоизоляционный материал;
• Торцевые грани оснащены пазами для плотного соединения при монтаже.

Применение в строительстве

Панели используются для возведения:

• Многоэтажных жилых зданий с частым шагом несущих стен;
• Блок-секционных сооружений.

Высокие теплотехнические свойства обеспечивают низкие теплопотери и долговечность конструкций.

Технические характеристики

• Длина: 3450 мм
• Ширина: 350 мм
• Высота: 2860 мм
• Вес: 2210 кг
• Марка бетона: М100 (B7.5)
• Морозостойкость: F50
• Армирование: сталь AIII (ГОСТ 5781-82), проволока Вр-1 (ГОСТ 6727-80)

Производство и монтаж

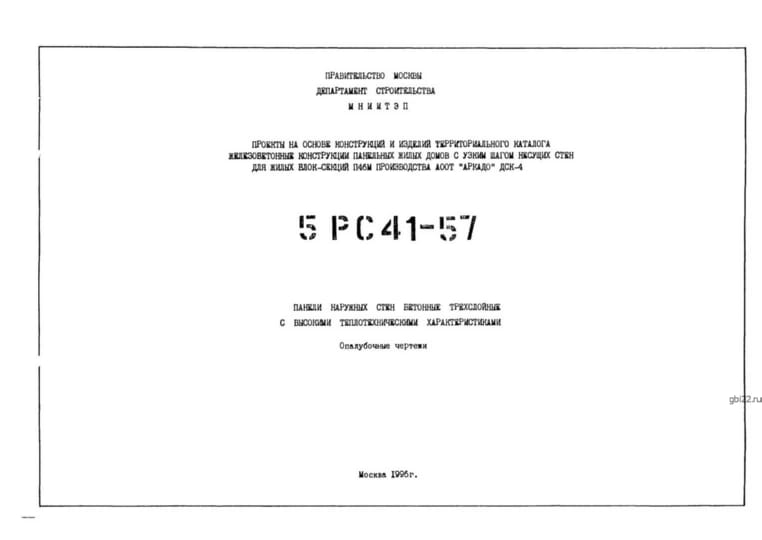

Изготовление осуществляется из керамзитобетона, что снижает вес конструкции. Подробные требования к материалам приведены в Альбоме 5РС 41-57.

Важные условия монтажа:

• Подъём только за строповочные петли с использованием балансирующих траверс;
• Хранение в вертикальном положении с деревянными прокладками;
• Защита от механических повреждений.
