Трёхслойные наружные стеновые панели 5Н 43 (Альбом 5РС 41-57)

Маркировка и расшифровка

Обозначение 5Н 43 (Альбом 5РС 41-57) содержит ключевые параметры изделия:

• 5Н — трёхслойная панель для наружных стен;
• 43 — длина в дециметрах (4,3 м).

Изменения в конструкцию без согласования с нормативной документацией не допускаются.

Конструктивные особенности

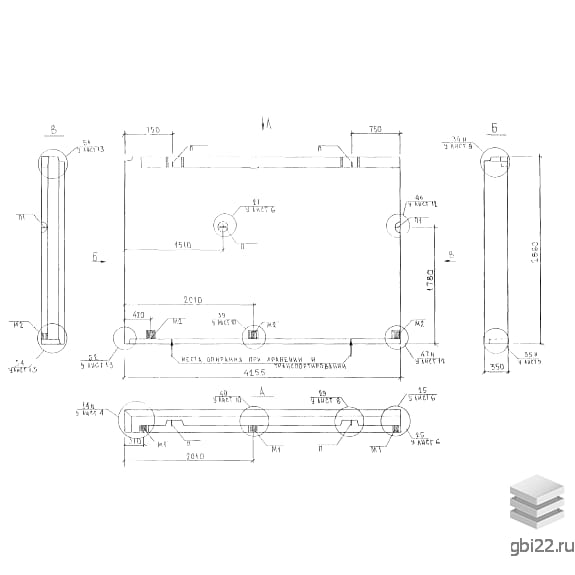

Изделие представляет собой прямоугольную плиту с тремя слоями:

• Внутренний слой — теплоизоляционный материал;
• Верхний и нижний торцы оснащены пазами для плотного соединения при монтаже.

Применение

Панели используются в строительстве:

• Многоэтажных жилых домов с узким шагом несущих стен;
• Блок-секций с повышенными требованиями к теплоизоляции.

Конструкции обеспечивают низкие теплопотери и долговечность зданий.

Технические характеристики

• Длина: 4255 мм
• Ширина: 350 мм
• Высота: 2860 мм
• Вес: 4260 кг
• Марка бетона: М100 (класс прочности B7,5)
• Морозостойкость: F50
• Армирование: Сталь AIII (ГОСТ 5781-82), проволока Вр-1 (ГОСТ 6727-80)

Производство и материалы

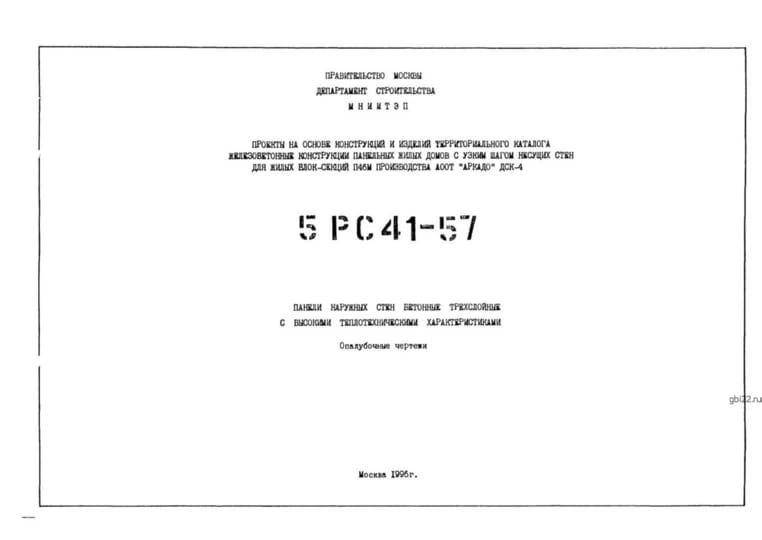

Изготовление регламентировано Альбомом 5РС 41-57 и СНиП 2.03.01-84:

• Основной материал — керамзитобетон (снижает вес конструкции);
• Утеплитель монтируется по схемам для максимальной энергоэффективности;
• Деревянные пробки предусмотрены для крепления столярных изделий.

Транспортировка и хранение

• Подъём — только за строповочные петли с балансирующими траверсами;
• Хранение — вертикально в кассетах с деревянными прокладками под петлями.

Механические повреждения недопустимы — они могут вывести панель из строя.
