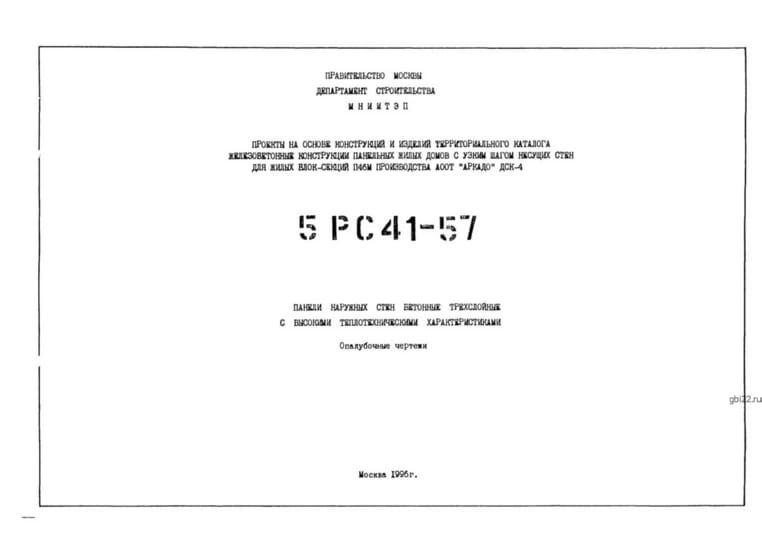

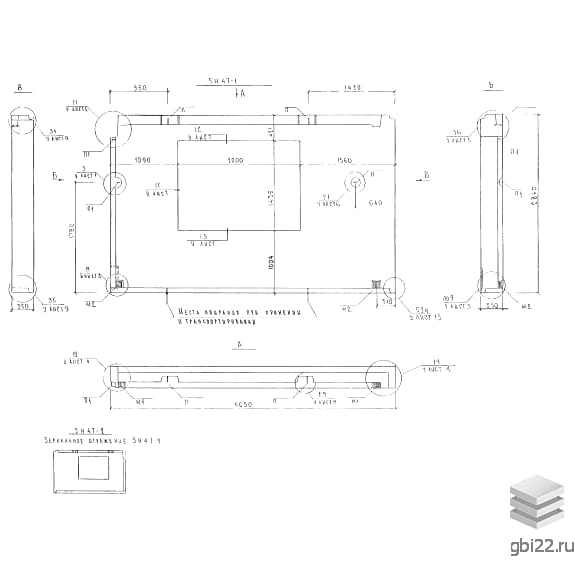

Трёхслойные наружные стеновые панели 5Н 47-2 (Альбом 5РС 41-57)

Маркировка изделий:

• 5Н – трёхслойная панель для наружных стен;
• 47 – длина в дециметрах (4650 мм);
• 2 – модификация с конструктивными особенностями.

Трёхслойные стеновые панели представляют собой прочные железобетонные конструкции прямоугольной формы. На торцах изделий предусмотрены специальные пазы для плотного соединения при монтаже. Внутренний слой выполняет функцию теплоизоляции, повышая энергоэффективность зданий.

Область применения

Панели востребованы в жилищном строительстве при возведении многоэтажек с частым расположением несущих стен. Благодаря отличным теплотехническим свойствам конструкции минимизируют теплопотери в зимний период. В ассортименте имеются модификации с готовыми оконными и дверными проёмами, что ускоряет строительный процесс.

Технические характеристики

• Длина: 4650 мм
• Ширина: 350 мм
• Высота: 2860 мм
• Масса: 3520 кг
• Класс бетона: М100 (В7,5)
• Морозостойкость: F50

Производство и материалы

Изделия изготавливают из керамзитобетона, что снижает вес конструкции. Для армирования применяют:

• Стальные каркасы класса AIII (ГОСТ 5781-82)
• Холоднотянутую проволоку Вр-1 (ГОСТ 6727-80)

Теплоизоляционный слой монтируют по специальной технологии, предусмотрены деревянные закладные для крепления оконных блоков.

Транспортировка и хранение

Погрузочные работы выполняют строповкой за монтажные петли с применением балансирующих траверс. Хранение допускается только вертикально в кассетах с деревянными прокладками, расположенными под строповочными петлями.
