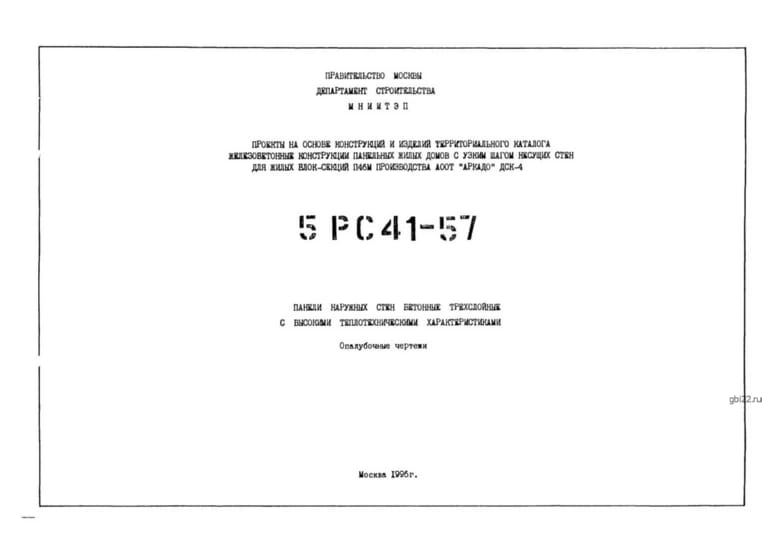

Трёхслойные наружные стеновые панели 5Н 59-2 (Альбом 5РС 41-57)

Трёхслойные панели для наружных стен 5Н 59-2 — это унифицированные конструкции повышенной прочности, соответствующие Альбому 5РС 41-57. Изделия представляют собой прямоугольные плиты с технологическими углублениями на торцах для плотного соединения при монтаже. Внутренний слой выполняет функцию утепления, обеспечивая высокие теплоизоляционные свойства.

Маркировка изделий

Обозначение 5Н 59-2 расшифровывается следующим образом:

• 5Н — трёхслойная стеновая панель для наружного применения;
• 59 — длина в дециметрах (5880 мм);
• 2 — модификация с дополнительными конструктивными особенностями.

Основные характеристики

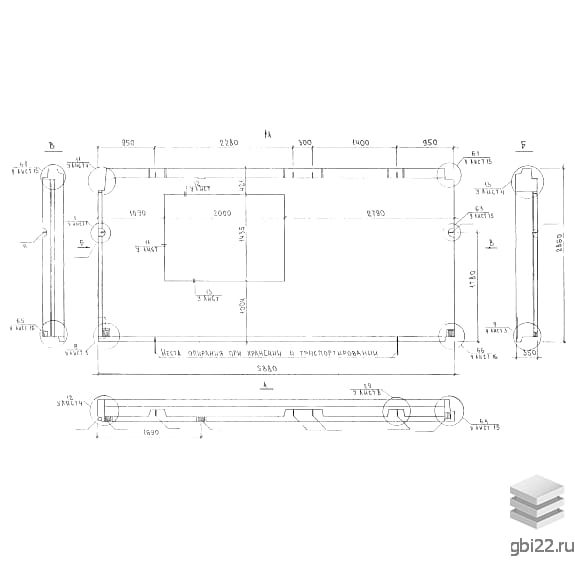

Габариты и параметры:

• Длина: 5880 мм;
• Ширина: 350 мм;
• Высота: 2860 мм;
• Вес: 4570 кг;
• Марка бетона: М100.

Область применения

Панели используются в строительстве многоэтажных жилых зданий с узким шагом несущих стен. Благодаря высоким теплотехническим показателям конструкции минимизируют теплопотери в холодный период. В Альбоме 5РС 41-57 предусмотрены варианты с оконными и дверными проёмами, что ускоряет монтаж без дополнительных доработок.

Технические требования

Производство осуществляется из керамзитобетона с маркой прочности B7,5. Морозостойкость — F50, водонепроницаемость подбирается в соответствии с климатическими условиями региона.

Армирование и монтаж

Для усиления конструкции применяются:

• Сетки и каркасы из стали класса AIII (ГОСТ 5781-82);
• Холоднотянутая проволока Вр-1 (ГОСТ 6727-80).

Подъём и перемещение панелей выполняются с использованием строповочных петель и балансирующих траверс. Хранение допускается только в вертикальном положении с применением деревянных подкладок.

Рекомендации по эксплуатации

Изделия требуют защиты от механических повреждений. Утеплитель монтируется по утверждённым схемам для сохранения теплоизоляционных свойств. Внутри панелей предусмотрены деревянные пробки для крепления столярных элементов.
