Ребристые панели перекрытия БП 214 у (Альбом ВИ 37-76)

Маркировка изделий

БП 214 у (Альбом ВИ 37-76) — обозначение содержит ключевую информацию о конструкции:

1. БП — тип изделия: ребристая плита перекрытия

2. 214 — номер типоразмера по каталогу

3. у — указание на дополнительные конструктивные особенности

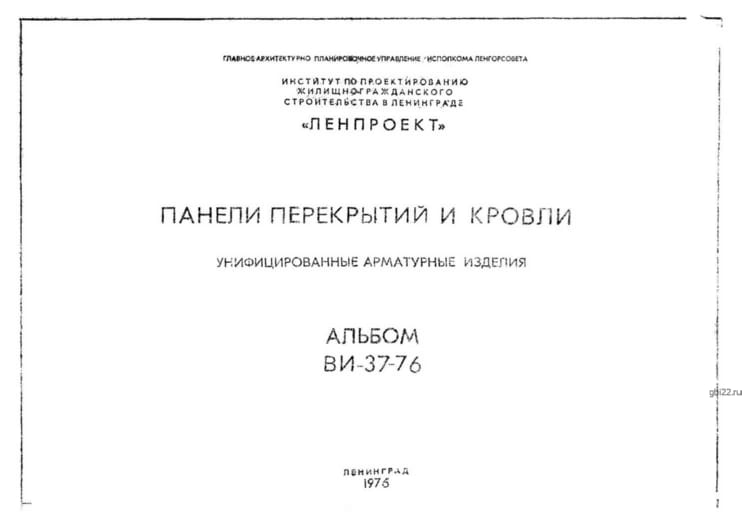

4. Альбом ВИ 37-76 — нормативный документ, регламентирующий производство

Основные характеристики

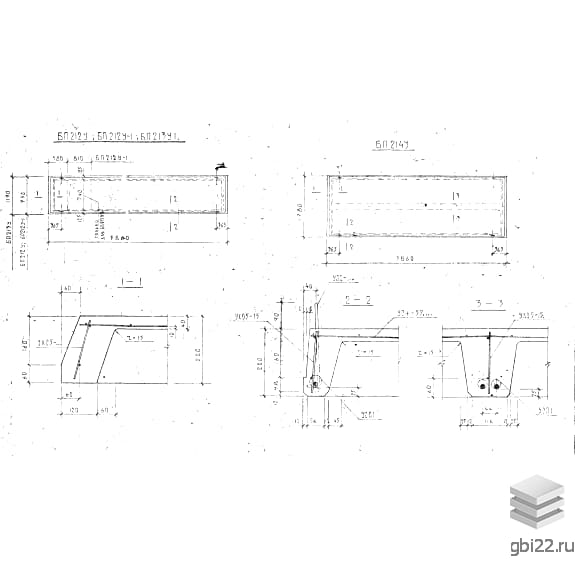

Железобетонные ребристые плиты серии БП представляют собой П-образные конструкции с продольными ребрами жесткости. Торцевые элементы оснащены монтажными выступами для надежной фиксации в несущем каркасе.

Область применения

Унифицированные ЖБИ используются в гражданском и промышленном строительстве для:

- Межэтажных перекрытий жилых зданий

- Строительства общественных и административных сооружений

- Возведения бытовых комплексов

Технические параметры

Габариты:

- Длина: 5860 мм

- Ширина: 1980 мм

- Высота: 220 мм

- Масса: 2170 кг

Материалы:

- Бетон: марка М300 (класс В22,5)

- Арматура: стержни АIII (ГОСТ 5781-82), проволока Вр-1 (ГОСТ 6727-53)

- Закладные детали: сталь Вст3кп2

Производство и контроль качества

Изготовление осуществляется согласно Альбому ВИ 37-76 с обязательным:

- Армированием сварными сетками (Серия 1.249 кл-2)

- Антикоррозийной обработкой металлических элементов

- Проведением приемочных испытаний на прочность

Транспортировка и хранение

Погрузочно-разгрузочные работы выполняются с соблюдением требований:

- Использование мягких деревянных прокладок

- Применение спецтехники с равномерным распределением нагрузки

- Запрет на волочение, сброс или наваливание плит

- Обязательная фиксация при перевозке
