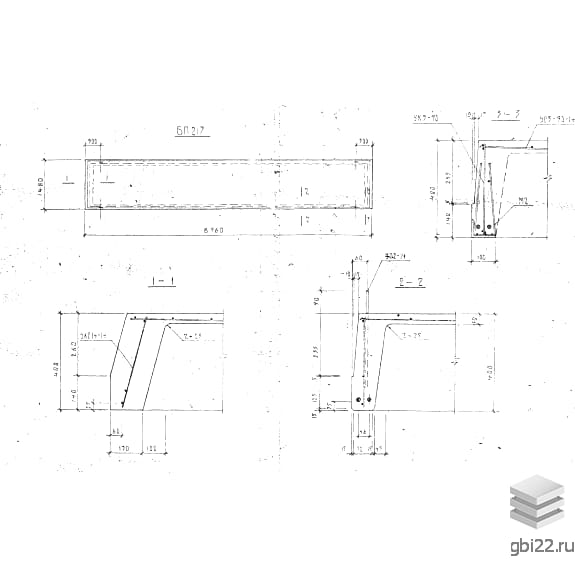

Панели перекрытия ребристые БП 217 (Альбом ВИ 37-76)

Маркировка и конструктивные особенности

Панели перекрытия ребристые БП 217 – прочные железобетонные конструкции с П-образным сечением, предназначенные для монтажа межэтажных перекрытий. На торцах элементов предусмотрены технологические выступы для надежной фиксации в несущем каркасе.

Расшифровка маркировки:

• БП – тип изделия (ребристая панель перекрытия);
• 217 – типоразмер модели.

Дополнительные символы в маркировке указывают на конструктивные модификации. Изменение обозначений без согласования с производителем не допускается. Обязательно указывается масса изделия, дата изготовления и отметка ОТК.

Область применения

Железобетонные панели БП 217 используются в гражданском и промышленном строительстве для:

• межэтажных перекрытий жилых зданий;
• строительства общественных сооружений;
• возведения административных объектов.

Технические характеристики

• Длина: 8960 мм
• Ширина: 1480 мм
• Высота: 400 мм
• Вес: 3480 кг
• Марка бетона: М300

Производство и материалы

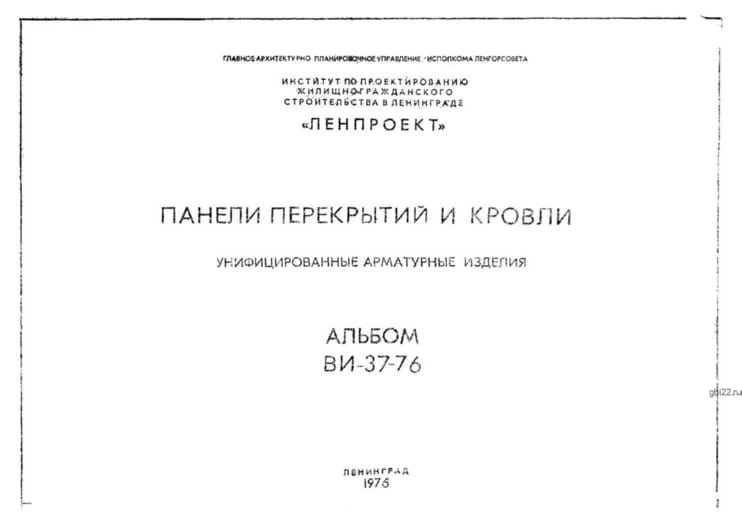

Изготовление осуществляется согласно нормативному документу Альбом ВИ 37-76 с применением:

• Бетон марок М300-М300
• Арматурные сетки из стержней класса AIII (ГОСТ 5781-82)
• Холоднотянутую проволоку Вр-1 (ГОСТ 6727-53)
• Сталь Вст3кп2 для закладных элементов

Все металлические компоненты обрабатываются антикоррозийными составами для увеличения срока службы.

Транспортировка и хранение

Перевозка и складирование требуют соблюдения особых правил:

• Использование деревянных прокладок при штабелировании
• Применение спецтехники для погрузки
• Равномерное распределение нагрузки при подъеме
• Жесткая фиксация в транспортном средстве

Запрещается сброс изделий, волочение и перевозка элементов с повреждениями.
