Ребристые панели перекрытия БП 217-1 (Альбом ВИ 37-76)

Описание и маркировка

Ребристые панели перекрытия БП 217-1 – это прочные железобетонные конструкции прямоугольной формы с П-образным сечением. На торцах могут располагаться монтажные выступы для надежной фиксации в каркасе здания.

Расшифровка маркировки:

• БП – тип изделия (ребристая панель перекрытия);
• 217-1 – типоразмер модели;

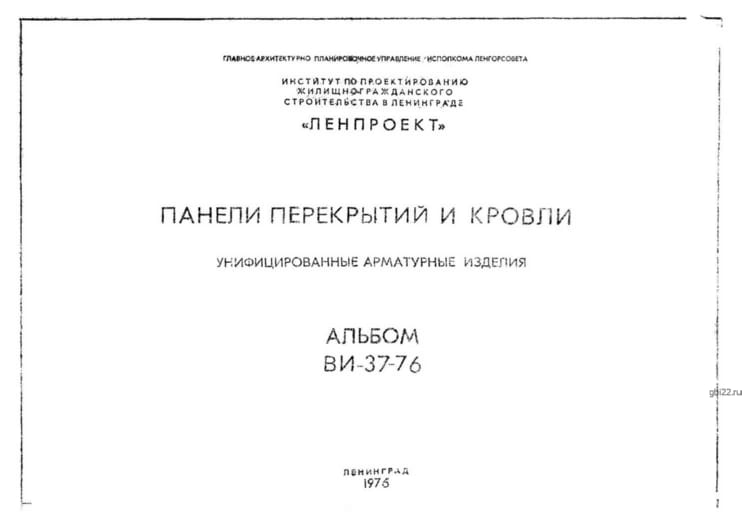

• Альбом ВИ 37-76 – нормативный документ, регламентирующий производство.

Дополнительные обозначения на поверхности указывают на конструктивные особенности. Изменять маркировку запрещено. Обязательно указывается масса, дата изготовления и отметка ОТК.

Применение

Панели используются в строительстве:

• жилых многоэтажных зданий;
• общественных и административных сооружений.

Конструкции служат межэтажными перекрытиями, обеспечивая высокую надежность и долговечность строений. Производство соответствует требованиям СНиП II-2.1-62.

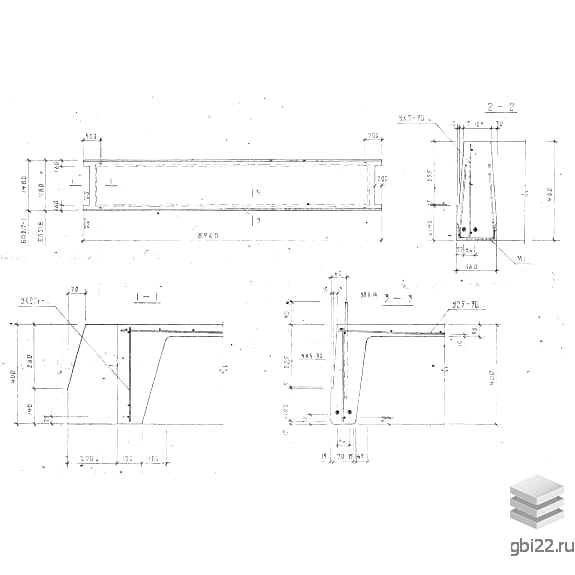

Технические характеристики

• Длина: 8960 мм
• Ширина: 1480 мм
• Высота: 400 мм
• Вес: 3430 кг
• Марка бетона: М300

Материалы и производство

Изготовление регламентировано Альбомом ВИ 37-76. Основные материалы:

• Бетон марок М300-М300 с индивидуальными показателями морозостойкости и водонепроницаемости;
• Арматура класса AIII (ГОСТ 5781-82) и проволока В-1 (ГОСТ 6727-53);
• Сталь Вст3кп2 для закладных деталей и уголков.

Все металлические элементы обрабатываются антикоррозийными составами. Готовая продукция проходит испытания перед отгрузкой.

Транспортировка и хранение

• Перевозка спецтранспортом с надежной фиксацией;
• Складирование на деревянных прокладках;
• Запрещены сброс, волочение и перегрузка без строповки.

Поврежденные изделия (со сколами, трещинами или оголенной арматурой) подлежат утилизации.
