Плиты плоские БП 230 у (Альбом ВИ 37-76)

Плиты БП 230 у — это надежные железобетонные конструкции прямоугольной формы, используемые в гражданском и промышленном строительстве. Изделия отличаются повышенной прочностью, долговечностью и удобством монтажа благодаря строповочным петлям.

Маркировка плит БП 230 у

Обозначение БП 230 у (Альбом ВИ 37-76) расшифровывается следующим образом:

• БП — тип конструкции (плита плоская);
• 230 — номер типоразмера;
• у — дополнительные конструкционные особенности.

Дополнительно на изделиях указывают массу, дату изготовления и штамп ОТК. Изменение маркировки запрещено.

Основные характеристики

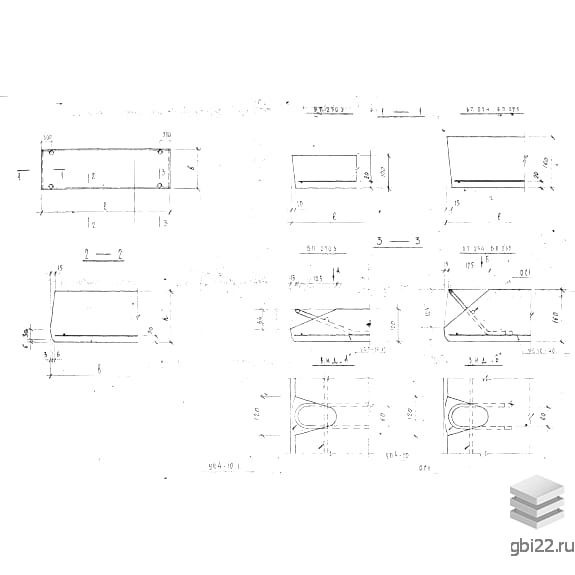

Плиты имеют трапециевидное сечение за счет скошенных граней. Для удобства погрузки и монтажа предусмотрены строповочные петли (расположены в 300 мм от торцов).

Применение

Конструкции используют в качестве:

• межэтажных перекрытий;
• кровельных элементов;
• основы для общественных, жилых и промышленных зданий.

Технические требования

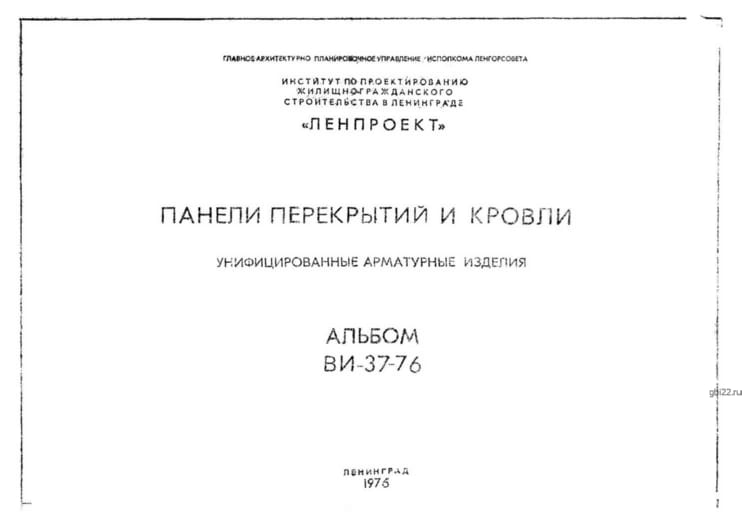

Производство регламентировано СНиП II-2.1-62 и Альбомом ВИ 37-76. Ключевые параметры:

• Бетон: марки М200 или М200 (водонепроницаемость и морозостойкость зависят от региона);
• Армирование: сварные сетки из стали AIII (ГОСТ 5781-61) и проволоки Вр-1 (ГОСТ 6727-53);
• Петли: сталь AI диаметром 10 мм с антикоррозионной защитой.

Габариты и вес

• Длина: 1600 мм
• Ширина: 1190 мм
• Высота: 100 мм
• Масса: 480 кг

Транспортировка и хранение

Плиты складируют горизонтально с подкладками в зоне петель. Погрузку выполняют спецтехникой, избегая механических повреждений. Бракованные изделия хранят отдельно.
