Трехслойные цокольные панели 3НЦ 11-2 т (Альбом 3РС 17-15)

Маркировка и расшифровка

Обозначение 3НЦ 11-2 т (Альбом 3РС 17-15) содержит ключевую информацию о конструкции:

• 3 – ссылка на техническую документацию (Альбом 3РС 17-15);
• НЦ – тип изделия: наружная стеновая цокольная панель;
• 11 – типоразмер элемента;
• 2 – модификация конструкции;
• т – повышенные теплоизоляционные свойства.

Изменение маркировки не допускается.

Основные характеристики

Конструктивные особенности:

• Прямоугольная форма с отверстиями под оконные/дверные проемы;
• Гребни на верхних гранях для надежного соединения с каркасом;
• Защита от атмосферных воздействий и влагопроникновения.

Область применения:

• Возведение жилых и общественных зданий;
• Формирование фасадных систем и внутренних перегородок;
• Использование в домостроительной серии П3м.

Технические параметры

Материалы и стандарты:

• Бетон марки B15 (плотность 2300 кг/м?, морозостойкость F50);
• Утеплитель – пенополистирол ПСБ-25 (170 мм) по ГОСТ 15588-86;
• Дополнительная изоляция – минераловатные плиты (марка 125).

Армирование:

• Сварные каркасы из стали AIII (ГОСТ 5781-82);
• Петли из стали AI/AcII (Ст3сп2, 10ГТ);
• Закладные детали из проката Ст3кп2 (ГОСТ 380-88).

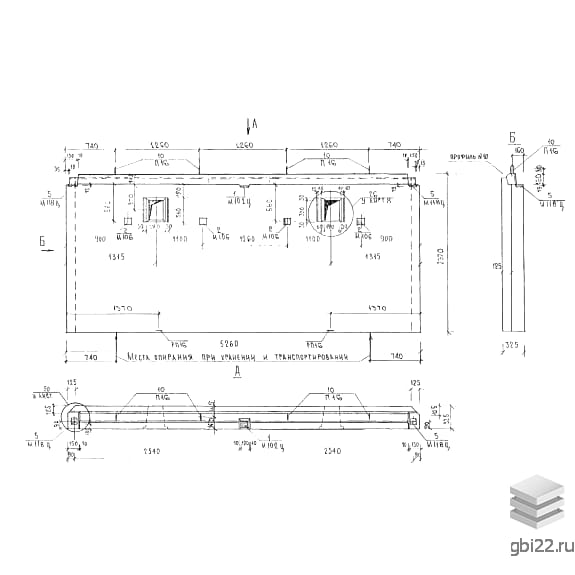

Габариты и вес

• Длина: 5260 мм
• Ширина: 325 мм
• Высота: 2370 мм
• Масса: 5300 кг
• Класс бетона: М200

Транспортировка и хранение

• Перевозка на специализированных панелевозах;
• Складирование в вертикальном положении с деревянными прокладками;
• Подъем с помощью балансирующих траверс.

Подробные требования к производству изложены в Альбоме 3РС 17-15.
