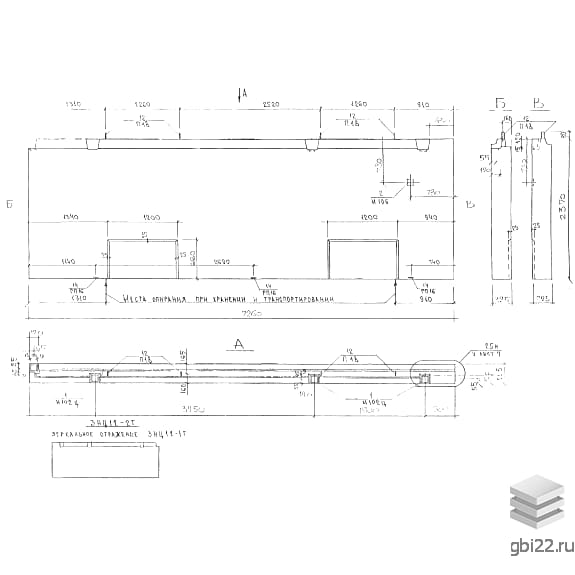

Трехслойные цокольные панели 3НЦ 12-2 т (Альбом 3РС 17-15)

Маркировка и расшифровка

Обозначение 3НЦ 12-2 т (Альбом 3РС 17-15) включает:

• 3 – ссылка на техническую документацию (Альбом 3РС 17-15);
• НЦ – тип изделия: наружная цокольная панель;
• 12 – типоразмер конструкции;
• 2 – модификация элемента;
• т – повышенные теплоизоляционные свойства.

Изменение маркировки не допускается.

Основные характеристики

Конструктивные особенности:

• Прямоугольная форма с технологическими отверстиями под оконные и дверные проемы;
• Гребневое соединение на верхних гранях для герметичного монтажа;
• Защита от атмосферных воздействий и влагопроникновения.

Область применения:

• Возведение жилых и коммерческих зданий;
• Формирование фасадных систем и внутренних перегородок;
• Использование в домостроительной серии П3м.

Технические параметры

• Габариты: 7260?325?2370 мм;
• Масса: 7360 кг;
• Бетон: марка М200 (B15), плотность 2300 кг/м?, морозостойкость F50;
• Утеплитель: пенополистирол ПСБ-25 (170 мм) + минераловатные плиты (125 мм);
• Армирование: стальные каркасы (AIII), проволока (BI), закладные детали (Ст3кп2).

Производство и контроль качества

Изготовление осуществляется в горизонтальных формах с соблюдением:

• ГОСТ 11024-81, СНиП II-3-79, СНиП 2.03.01-84;
• Требований к лицевым поверхностям (категория А6);
• Правил складирования и транспортировки в вертикальном положении.

Примечание: Подробные технические условия приведены в Альбоме 3РС 17-15.
