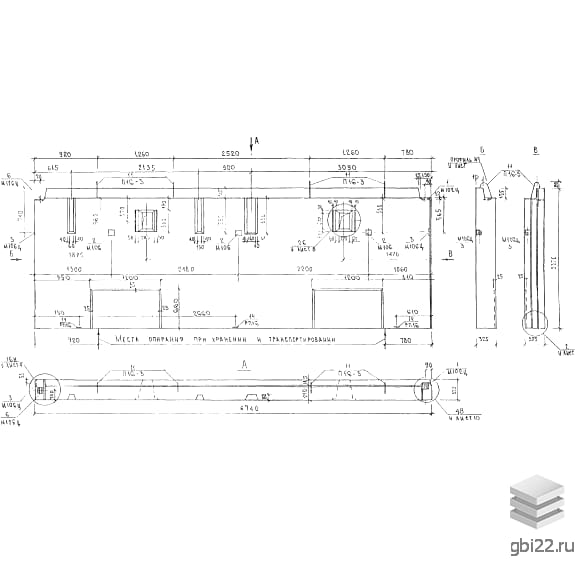

Трехслойные цокольные панели наружных стен 3НЦ 13-3 т (Альбом 3РС 17-15)

Маркировка изделий:

• 3 – принадлежность к Альбому 3РС 17-15;
• НЦ – тип конструкции: наружная стеновая цокольная панель;
• 13 – типоразмер элемента;
• 3 – конструктивные особенности;
• т – повышенные теплоизоляционные свойства.

Изменение маркировки не допускается.

Основные характеристики

Конструктивные особенности:

Трехслойные панели прямоугольной формы оснащены технологическими отверстиями для монтажа оконных и дверных блоков. Верхние продольные грани оборудованы гребнями для надежного соединения с элементами каркаса и защиты от атмосферных осадков.

Применение:

Используются в жилищном и общественном строительстве в качестве фасадных элементов и межкомнатных перегородок. Соответствуют требованиям домостроительной серии П3м.

Технические параметры:

• Длина: 6740 мм
• Ширина: 325 мм
• Высота: 2370 мм
• Масса: 6230 кг
• Марка бетона: М200 (B15)

Материалы и производство

Состав панелей:

Изготавливаются из тяжелого бетона (плотность 2300 кг/м?, морозостойкость F50) с полистирольным утеплителем ПСБ-25 (170 мм) и минераловатными плитами (марка 125).

Армирование:

Выполняется сварными каркасами из стали класса AIII (ГОСТ 5781-82) и проволоки Вр-I (ГОСТ 6727-80). Закладные детали производятся из стали Ст3кп2.

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с надежной фиксацией. Хранение - в вертикальном положении на деревянных подкладках. Подъем выполняется балансирными траверсами.

Подробные технические требования содержатся в Альбоме 3РС 17-15.
