Трёхслойные цокольные панели для наружных стен 3НЦ 14-2 т (Альбом 3РС 17-15)

Маркировка и расшифровка

3НЦ 14-2 т (Альбом 3РС 17-15) — обозначение содержит ключевые параметры изделия:

• 3 — принадлежность к технической документации (Альбом 3РС 17-15);
• НЦ — тип конструкции: наружная стеновая цокольная панель;
• 14 — типоразмер изделия;
• 2 — дополнительные конструктивные особенности;
• т — повышенные теплоизоляционные свойства.

Изменение маркировки не допускается.

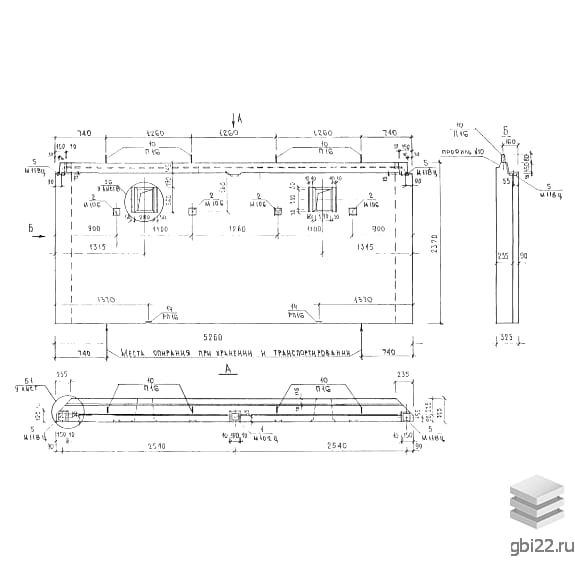

Основные характеристики

Габариты и вес:

• Длина: 5260 мм
• Ширина: 325 мм
• Высота: 2370 мм
• Масса: 5200 кг

Конструктивные особенности

Трёхслойные панели прямоугольной формы с технологическими отверстиями для оконных и дверных проёмов. Верхние продольные грани оснащены гребнями для надёжного соединения с каркасом здания и защиты от атмосферных осадков.

Сфера применения

Используются в жилищном и общественном строительстве для возведения фасадных стен и межкомнатных перегородок. Соответствуют требованиям домостроительной серии П3м.

Материалы и технологии производства

Основные слои:

• Несущие слои из тяжёлого бетона марки В15 (плотность 2300 кг/м?, морозостойкость F50)
• Теплоизоляция: пенополистирольные плиты ПСБ-25 толщиной 170 мм (ГОСТ 15588-86)
• Дополнительная изоляция: минераловатные плиты марки 125 (ТУ 5762-010-04001485-96)

Армирование:

• Каркасы из стали класса AIII (ГОСТ 5781-82)
• Арматурная проволока класса B-I (ГОСТ 6727-80)
• Подъёмные петли из стали классов AI или AcII

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с фиксацией изделий. Хранение — в вертикальном положении на деревянных подкладках. Подъём производится с использованием самобалансирующих траверс.

Дополнительные сведения

Наружные поверхности могут окрашиваться масляными составами. Лицевые стороны соответствуют категории качества А6. Подробные технические требования содержатся в Альбоме 3РС 17-15.
