Трехслойные цокольные панели 3НЦ 4-1 УВТ (Альбом 3РС 17-15)

Маркировка изделий

Символы 3НЦ 4-1 УВТ (Альбом 3РС 17-15) расшифровываются следующим образом:

• 3 – принадлежность к Альбому 3РС 17-15;
• НЦ – тип конструкции: наружная стеновая цокольная панель;
• 4 – порядковый номер типоразмера;
• 1 – дополнительные конструктивные особенности;
• УВТ – усиленные теплоизоляционные свойства.

Изменение маркировки запрещено.

Основные характеристики

Конструктивные особенности:

Панели имеют прямоугольную форму с отверстиями для оконных и дверных проемов. На верхних продольных гранях расположены гребни для соединения с каркасом, что обеспечивает защиту от атмосферных осадков и предотвращает проникновение влаги внутрь конструкции.

Применение:

Используются в строительстве жилых и общественных зданий в качестве фасадных элементов и межкомнатных перегородок. Соответствуют домостроительной серии П3м.

Технические требования:

Изготовление регламентируется СНиП II-3-79, СНиП 2.03.01-84 и ГОСТ 11024-81. Допускается окрашивание наружных поверхностей.

Материалы и производство

Бетон:

Основной материал – тяжелый бетон марки B15 (М200) с плотностью 2300 кг/м? и морозостойкостью F50. Используется для внутреннего и наружного слоев.

Утеплитель:

Полистирольные плиты ПСБ-25 толщиной 170 мм (ГОСТ 15588-86) и минераловатные плиты марки 125 (ТУ 5762-010-04001485-96).

Армирование:

Сварные каркасы из стали класса AIII (ГОСТ 5781-82) и проволоки класса BI (ГОСТ 6727-80). Закладные детали из стали Ст3кп2 (ГОСТ 380-88).

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией конструкций. Хранение - в вертикальном положении с деревянными подкладками. Подъем производится самобалансирующими траверсами.

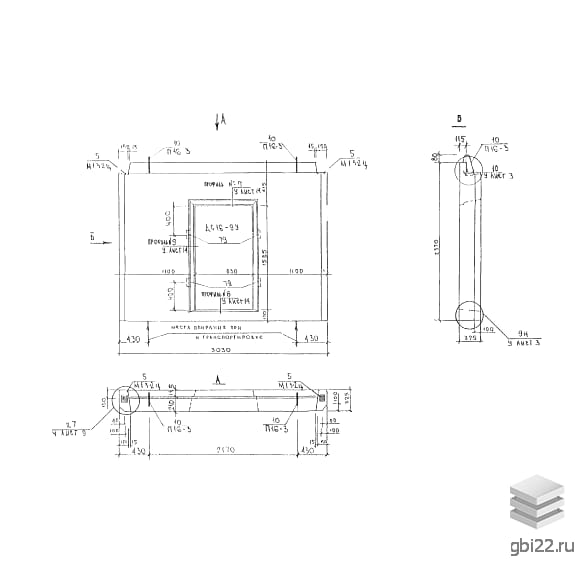

Габариты и вес

• Длина: 3030 мм
• Ширина: 325 мм
• Высота: 2370 мм
• Вес: 2420 кг

Подробная информация о производственном процессе содержится в Альбоме 3РС 17-15.
