Трехслойные цокольные панели наружных стен 3НЦ 6-1 т (Альбом 3РС 17-15)

Расшифровка маркировки

Обозначение 3НЦ 6-1 т (Альбом 3РС 17-15) содержит следующие данные:

• 3 – принадлежность к Альбому 3РС 17-15;
• НЦ – тип конструкции: наружная стеновая цокольная панель;
• 6 – номер типоразмера;
• 1 – дополнительные конструктивные особенности;
• т – повышенные теплоизоляционные свойства.

Изменение маркировки не допускается.

Основные характеристики

Трехслойные цокольные панели 3НЦ 6-1 т – это прочные унифицированные конструкции прямоугольной формы с отверстиями под оконные и дверные проемы. На верхних гранях расположены гребни для надежного соединения с каркасом, что обеспечивает защиту от осадков и предотвращает попадание влаги в утеплитель.

Область применения

Панели используются в строительстве жилых домов и общественных зданий. Они формируют фасады и межкомнатные перегородки, обладают высокой энергоэффективностью и соответствуют требованиям СНиП II-3-79, СНиП 2.03.01-84 и ГОСТ 11024-81.

Материалы и производство

Изготовление осуществляется в горизонтальных формах с соблюдением стандартов:

• Бетон – марка B15 (плотность 2300 кг/м?, морозостойкость F50);
• Утеплитель – пенополистирол ПСБ-25 (толщина 170 мм, ГОСТ 15588-86);
• Дополнительная изоляция – минераловатные плиты марки 125 (ТУ 5762-010-04001485-96);
• Арматура – сталь AIII (ГОСТ 5781-82), проволока BI (ГОСТ 6727-80).

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией конструкций. Хранение – в вертикальных кассетах с деревянными подкладками. Подъем выполняется траверсами для равномерного распределения нагрузки.

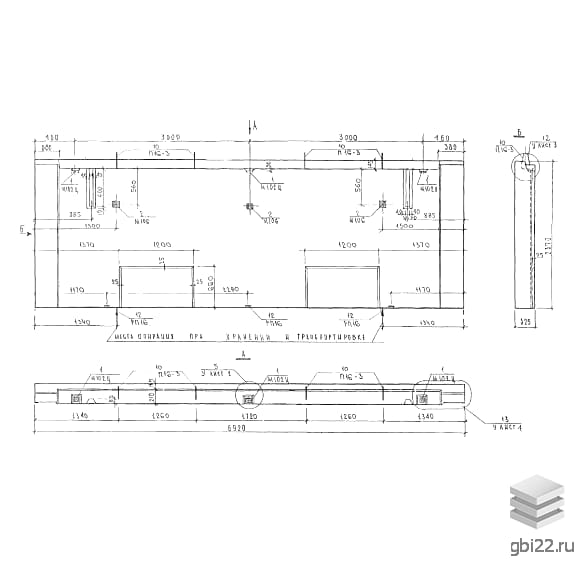

Габариты и вес

• Длина: 6920 мм
• Ширина: 325 мм
• Высота: 2370 мм
• Масса: 6210 кг
• Марка бетона: М200
