Маркировка изделий

Символы 3НЦ 8-1 т (Альбом 3РС 17-15) обозначают:

• 3 – принадлежность к Альбому 3РС 17-15;
• НЦ – тип конструкции: наружная стеновая цокольная панель;
• 8 – номер типоразмера;
• 1 – дополнительные конструктивные особенности;
• т – повышенные теплоизоляционные свойства.

Изменение маркировки не допускается.

Основные характеристики

Трехслойные цокольные панели 3НЦ 8-1 т – это прочные унифицированные строительные элементы прямоугольной формы с отверстиями для оконных и дверных проемов.

Конструкция оснащена гребнями на верхних гранях для надежного соединения с каркасом и защиты от атмосферных воздействий, предотвращающих попадание влаги внутрь панели.

Применение

Панели используются в строительстве жилых и общественных зданий, формируя фасады и межкомнатные перегородки. Отличаются высокой теплоэффективностью и соответствуют домостроительной серии П3м.

Технические требования

Изготовление панелей регламентируется:

• СНиП II-3-79, СНиП 2.03.01-84;
• ГОСТ 11024-81.

Допускается окрашивание наружных поверхностей.

Материалы и производство

Основные слои панели:

• Несущие слои: тяжелый бетон марки B15 (плотность 2300 кг/м?, морозостойкость F50);
• Утеплитель: пенополистирол ПСБ-25 (толщина 170 мм, ГОСТ 15588-86);
• Дополнительная изоляция: минераловатные плиты марки 125 (ТУ 5762-010-04001485-96).

Армирование выполняется сварными каркасами из стали AIII (ГОСТ 5781-82) и проволоки BI (ГОСТ 6727-80).

Транспортировка и хранение

Панели перевозят на специализированном транспорте, обеспечивающем неподвижность и сохранность поверхностей. Хранение – в вертикальных кассетах с деревянными подкладками.

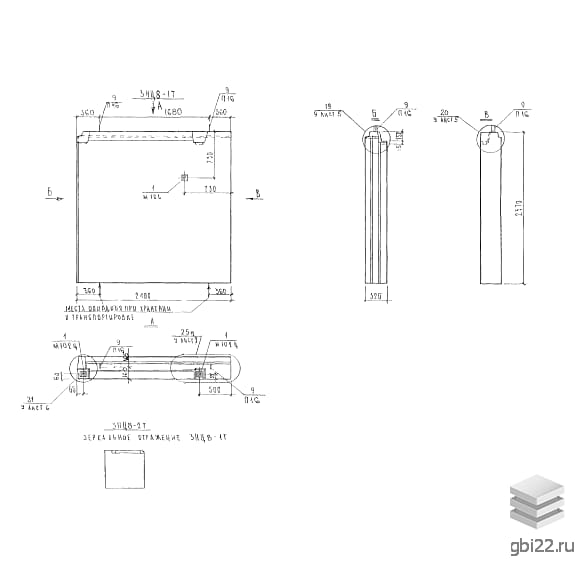

Габариты и вес

• Длина: 2400 мм;
• Ширина: 325 мм;
• Высота: 2370 мм;
• Вес: 2710 кг;
• Марка бетона: М200.
