Трёхслойные цокольные панели 6НЦ 8-1 (Альбом 3РС 17-16)

Маркировка и расшифровка обозначений

6НЦ 8-1 (Альбом 3РС 17-16) — условное обозначение конструкции, где:

• 6НЦ — тип изделия: трёхслойная наружная цокольная панель;
• 8 — номер типоразмера;
• 1 — модификация с дополнительными особенностями.

Изменение маркировки без согласования не допускается. Разрешается дополнять её датой изготовления, клеймом ОТК и массой.

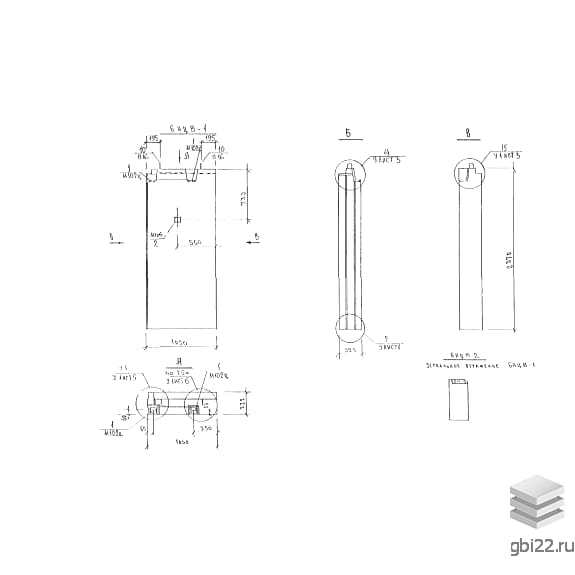

Конструктивные особенности

Панели представляют собой прямоугольные высокопрочные изделия с тремя слоями:

• Наружный и внутренний слои — из тяжёлого бетона (плотность 2300 кг/м?, класс прочности В15, морозостойкость F50);
• Теплоизоляция — пенополистирол ПСБ-25 толщиной 170 мм (соответствует ГОСТ 15588-86).

Элементы усилены арматурными каркасами из стали AIII (ГОСТ 5781-82) и проволоки В1 (ГОСТ 6727-80). Закладные детали выполнены из стали Ст3кп2 с антикоррозионной обработкой.

Применение

Используются в гражданском строительстве для:

• Жилых зданий;
• Общественных сооружений.

Оптимальны для эксплуатации в стандартных геологических условиях. Соответствуют требованиям СНиП II-3-79 и СНиП 2.03-01-84.

Производство и контроль качества

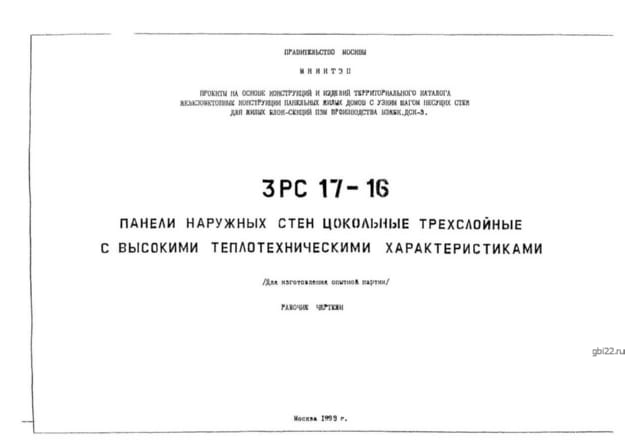

Изготовление регламентировано Альбомом 3РС 17-16:

• Формовка в горизонтальных положениях;
• Обязательный контроль сварных соединений (ГОСТ 10922-90);
• Категория внутренней поверхности — А6.

Транспортировка и хранение

Требования:

• Перевозка на панелевозах с фиксацией;
• Складирование в вертикальных кассетах с деревянными прокладками;
• Защита от механических повреждений.

Основные параметры
