Цокольные панели внутренних стен 5ВСЦ 1-2

Цокольные панели 5ВСЦ 1-2 – это стандартизированные промышленные изделия, имеющие прямоугольную форму с небольшими выступами и углублениями, которые обеспечивают надежное соединение с другими элементами. Эти панели широко применяются при строительстве пяти- и девятиэтажных зданий из крупных панелей.

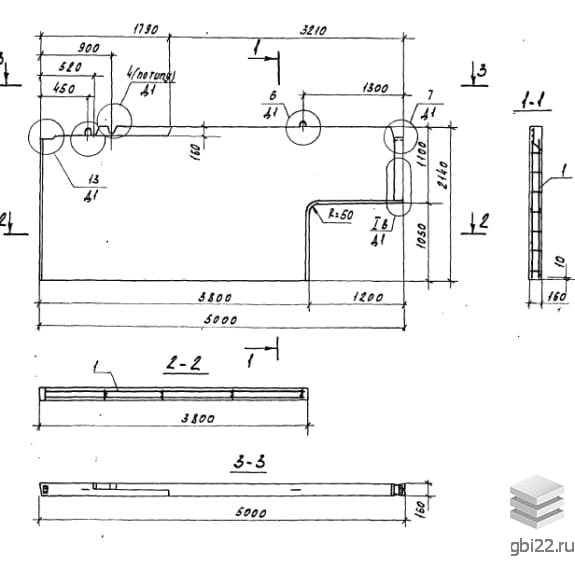

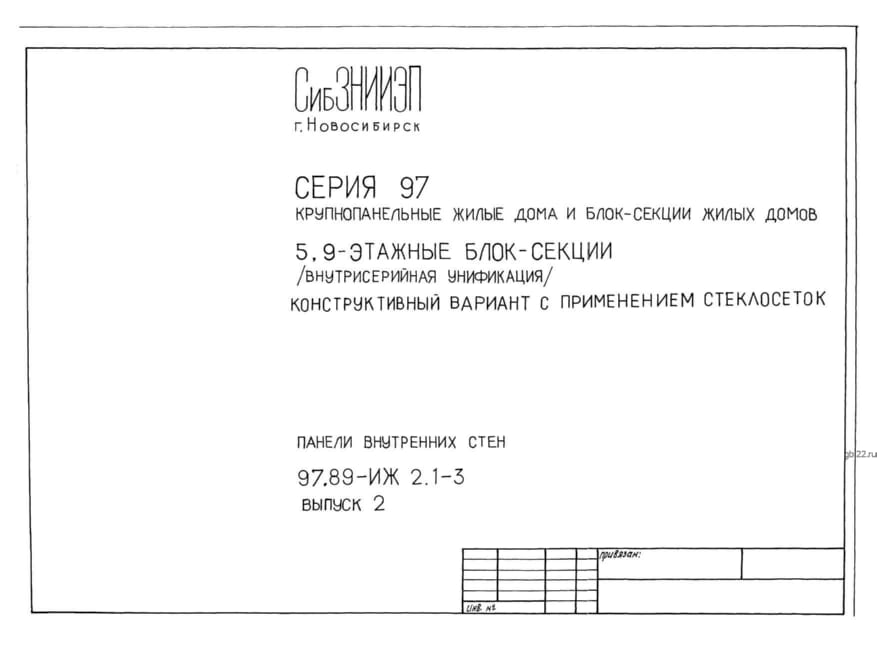

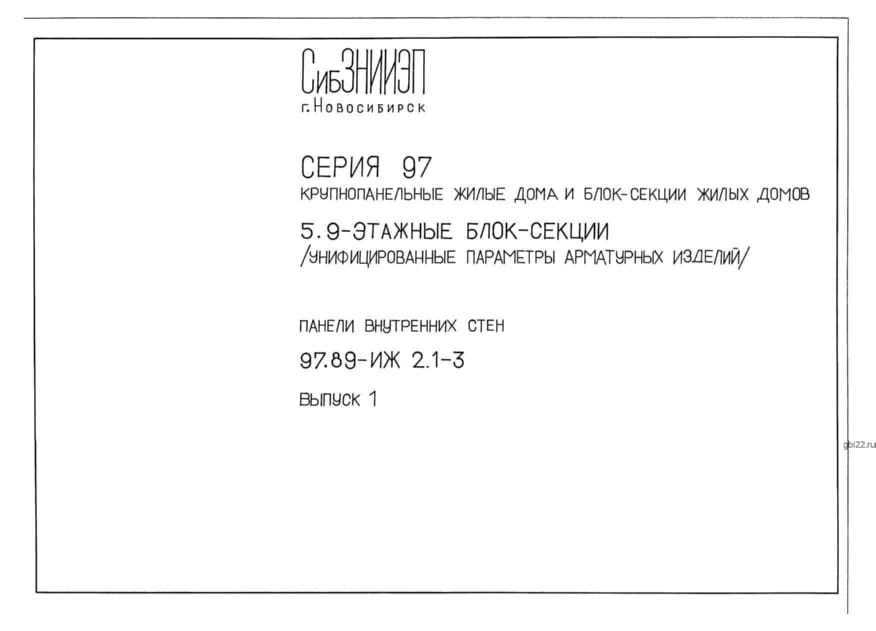

Данные конструкции используются для возведения несущих стен как в подвале, так и на первом этаже, разделяя помещения и обеспечивая высокую надежность в эксплуатации благодаря использованию качественного сырья. Рабочие чертежи и правила установки этих изделий представлены в Серии 97.

Расшифровка маркировки

Каждое изделие получает уникальный маркировочный код, состоящий из букв и цифр, который наносится с помощью трафаретов и штампов. Для долговечности маркировки используется черная влагостойкая краска. Рассмотрим расшифровку марки 5ВСЦ 1-2:

1. ПСП - тип детали (панель внутренняя цокольная);

2. 50 - длина изделия;

3. 22 - высота;

4. 16 - ширина;

5. 200 - марка бетона;

6. т - вид бетона (тяжелый);

7. 2 - вариант расположения (конструктивные особенности).

Кроме маркировки, на изделии также должна быть видна дата выпуска, его вес и штамп ОТК. Заводская маркировка не подлежит изменению.

Производственные характеристики

Производство панелей 5ВСЦ 1-2 осуществляется на заводе сборного железобетона в соответствии с нормами Серии 97. Основой железобетонных конструкций является бетон классов В12,5 и . Показатели морозостойкости и водонепроницаемости бетона определяются индивидуально по согласованию с заказчиком, в зависимости от климатических условий.

Детали получают высокую прочность благодаря армированию каркасами и сетками из горячекатаной стали класса A-III, а также применению арматурной проволоки Bp-I в соответствии с Серией 97 и ГОСТ 5781-82.

Контроль качества

Для соединения с другими элементами в теле панелей предусмотрены закладные детали, а для удобства транспортировки и монтажа используются строповочные петли из стали класса A-I. Прочность изделий должна соответствовать установленным нормам. Важным этапом является контроль на трещиностойкость, прочность и жесткость, а также проверка геометрии, которая должна соответствовать чертежам.

Если в ходе проверок не выявлено дефектов, панели получают сертификат соответствия и подготавливаются к отправке на объект.

Складирование и транспортировка

Складирование железобетонных изделий осуществляется на подготовленной площадке. Изделия укладываются в рабочем положении на ровную поверхность, между ними прокладываются деревянные прокладки для защиты от повреждений. Для ускорения погрузочно-разгрузочных работ необходимо подготовить удобный подъездной путь.

Транспортировка панелей осуществляется на панелевозах и железнодорожных платформах с соблюдением правил безопасности. Запрещается сваливать железобетонные изделия и перемещать их по земле волоком; все манипуляции проводятся с использованием специальной техники.

Основные характеристики

Длина: 5000 мм

Ширина: 160 мм

Высота: 2150 мм

Вес: 3700 кг

Марка бетона: В12,5 и
