Цокольные панели внутренних стен ВСЦ 1

Цокольные панели ВСЦ 1 – это стандартизированные промышленные изделия, имеющие прямоугольную форму с небольшими выступами и углублениями, которые обеспечивают надежное соединение с другими элементами. Эти панели широко применяются при строительстве пяти- и девятиэтажных зданий из крупных панелей.

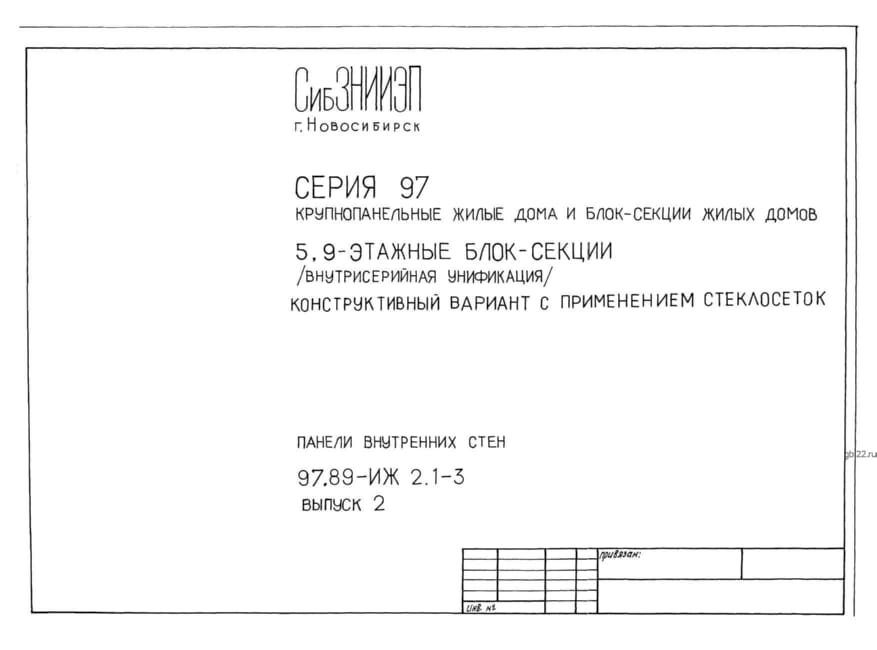

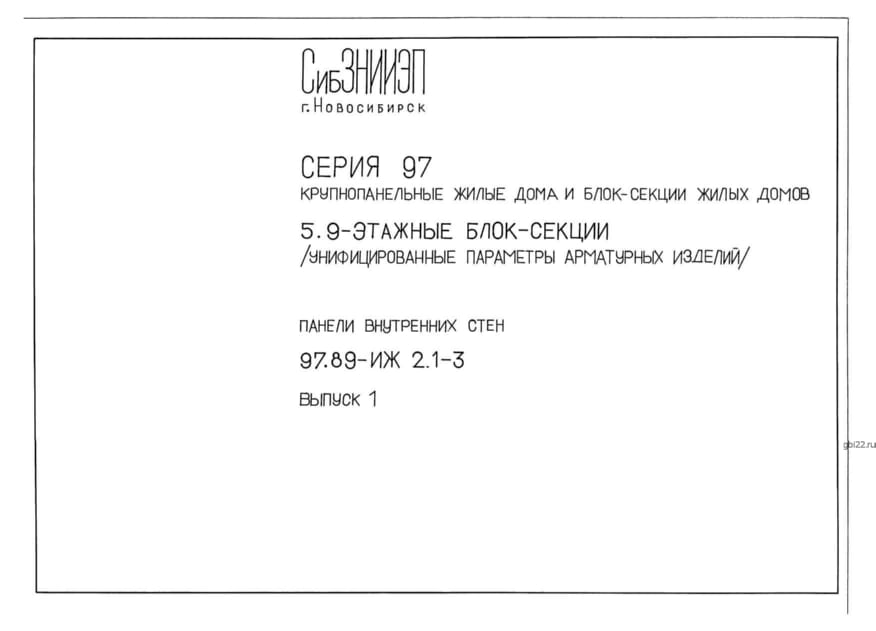

Панели используются для возведения несущих стен как в подвале, так и на первом этаже, разделяя помещения и обеспечивая высокую надежность в эксплуатации благодаря использованию качественного сырья. Рабочие чертежи и правила установки этих конструкций представлены в Серии 97.

Маркировка изделия

Каждое изделие получает уникальный маркировочный код, состоящий из букв и цифр, который наносится с помощью трафаретов и штампов. Для долговечности маркировки используется черная влагостойкая краска. Рассмотрим расшифровку марки ВСЦ 1:

ПСП – тип детали (панель внутренняя цокольная);

50 – длина изделия в сантиметрах;

20 – высота изделия в сантиметрах;

16 – ширина изделия в сантиметрах;

200 – марка бетона;

т – вид бетона (тяжелый).

На панели также указывается дата выпуска, вес и ставится штамп ОТК. Заводская маркировка не подлежит изменению.

Производственные характеристики

Производство панелей ВСЦ 1 осуществляется на заводе сборного железобетона в соответствии с нормами Серии 97. Основой железобетонных конструкций служит бетон классов В12,5 и . Показатели морозостойкости и водонепроницаемости бетона определяются индивидуально в зависимости от климатических условий строительства.

Панели приобретают высокую прочность благодаря армированию каркасами и сетками из горячекатаной стали класса A-III, а также с использованием арматурной проволоки Bp-I по требованиям Серии 97 и ГОСТ 5781-82.

Контроль качества

Для соединения с другими элементами в теле панелей предусмотрены закладные детали. Для удобства транспортировки и быстрого монтажа используются строповочные петли из стали класса A-I. Итоговые контрольные проверки изделий включают проверку на трещиностойкость, прочность и жесткость, а также геометрии, которая должна соответствовать чертежам. При отсутствии дефектов панели получают сертификат соответствия и подготавливаются к отправке.

Складирование и транспортировка

Складирование железобетонной продукции осуществляется на подготовленной площадке. Изделия укладываются в рабочем положении на ровную поверхность с прокладками из дерева для защиты от повреждений. Для ускорения погрузочно-разгрузочных работ необходимо обеспечить удобный подъездной путь. Транспортировка панелей осуществляется на панелевозах и железнодорожных платформах с соблюдением правил безопасности. Запрещается сваливать продукцию и перемещать ее по земле волоком; все манипуляции проводятся с использованием специальной техники.

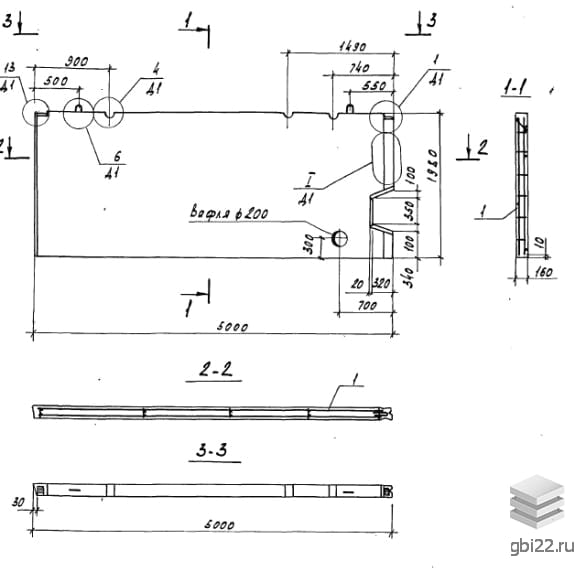

Основные характеристики

Длина: 5000 мм

Ширина: 160 мм

Высота: 1980 мм

Вес: 3900 кг

Марка бетона: В12,5 и
