Панели внутренних стен ВСЦ 2-2

Панели внутренних стен ВСЦ 2-2 – это прямоугольные строительные элементы с небольшими углублениями, предназначенными для соединения с другими конструкциями. Эти железобетонные изделия разработаны по Серии 97 и активно применяются при строительстве пяти- и девятиэтажных зданий, играя ключевую роль в несущем каркасе и разделении помещений.

Маркировка изделий

Каждая панель имеет универсальную маркировку, которая наносится на боковую грань элемента влагостойкой краской. Это позволяет легко идентифицировать нужный элемент на складе. Рассмотрим расшифровку маркировки ВСЦ 2-2:

1. ПСВ - тип детали (панель стеновая внутренняя);

2. 44 - длина элемента;

3. 26 - высота;

4. 16 - ширина;

5. 200 - марка бетона;

6. т - вид бетона (тяжелый);

7. 2 - вариант расположения.

Качество и материалы

Заводская маркировка не подлежит изменению, что строго регламентируется. На панелях также указывается дата производства, вес, логотип производителя и штамп ОТК. За качество выпускаемых изделий отвечает производитель, который использует только высококачественные материалы. Регламент Серии 97 определяет основные требования к производству этих конструкций, основываясь на бетоне классов B 12,5 и B 15.

Армирование и конструктивные особенности

Изделия получают дополнительную прочность благодаря качественному армированию. Армирование осуществляется с использованием пространственных и плоских каркасов, с применением арматурной стали A-III в соответствии с нормами ГОСТ 5781-82 и Серии 97. Закладные элементы для панелей изготавливаются из полосовой стали марок Ст3, а монтажные петли – из горячекатаной арматурной стали Ac-II по ГОСТ 18599-83.

Электропроводка и контроль качества

Для скрытой сменяемой электропроводки панели содержат замоноличенные полиэтиленовые трубки, а в панелях с дверными проемами предусмотрены деревянные антисептические пробки для крепления коробок. Все металлические компоненты проходят антикоррозионную обработку. Перед отправкой к заказчику, каждый элемент проходит контрольные проверки на прочность, жесткость и трещиностойкость. Поверхность должна быть без пятен, вмятин и наплывов, а обнажение арматуры недопустимо. Только те партии панелей, которые успешно прошли все проверки, получают паспорт качества.

Хранение и транспортировка

Складирование и транспортировка панелей ВСЦ 2-2 осуществляется в соответствии с ГОСТ 12504-80 и Серией 97. Элементы размещаются на складе в вертикальном положении, между рядами устанавливаются деревянные подкладки. Перевозка осуществляется на панелевозах или железнодорожных платформах с надежной фиксацией. Погрузка и разгрузка проводятся на подготовленной территории, что также влияет на качество изделий.

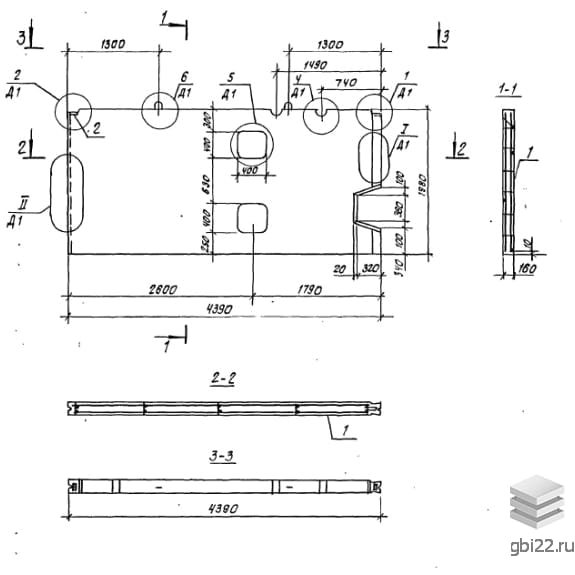

Основные характеристики

Длина: 4390 мм

Ширина: 160 мм

Высота: 1980 мм

Вес: 2550 кг

Марка бетона:
