Панели входов НВ 19-1 (Альбом 5РС 41-59)

Расшифровка маркировки:

• НВ – тип конструкции (панель входа);
• 19 – длина в дециметрах (1930 мм);
• 1 – модификация изделия.

Основные характеристики

Железобетонные панели НВ 19-1 – прочные строительные элементы прямоугольной формы с выступами на торцах для соединения с другими конструкциями. Дополнительная фиксация обеспечивается закладными деталями.

Применение

Используются при возведении жилых зданий серии П46м с узким шагом несущих стен. Оптимальны для обустройства входных групп благодаря повышенной теплоизоляции и соответствию СНиП 2.03.01-84.

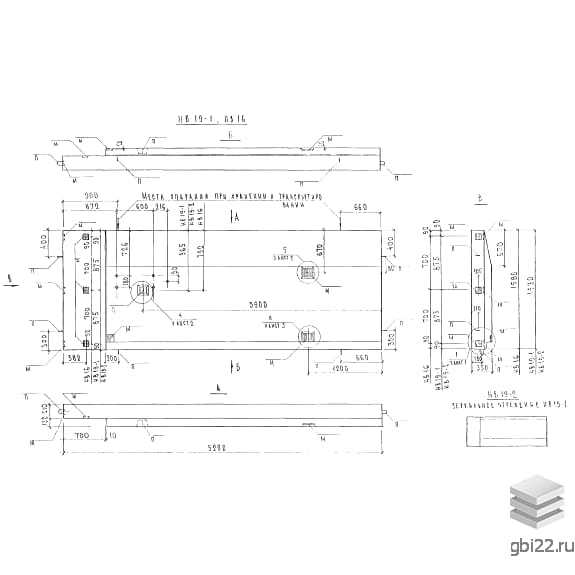

Технические параметры

• Длина: 1930 мм
• Ширина: 350 мм
• Высота: 5200 мм
• Масса: 2710 кг
• Класс бетона: по проекту (тяжелый, с индивидуальными показателями морозостойкости и водонепроницаемости)

Производство

Изготовление осуществляется в стальных опалубках с использованием:

• Арматурных каркасов из горячекатаной стали
• Закладных элементов из полосовой стали
• Петель класса А1

Все металлические компоненты имеют антикоррозионное покрытие.

Транспортировка и хранение

Требуется:

• Вертикальное складирование с деревянными прокладками
• Надежное крепление при перевозке
• Использование спецтехники с мягкими стропами
• Защита от механических повреждений

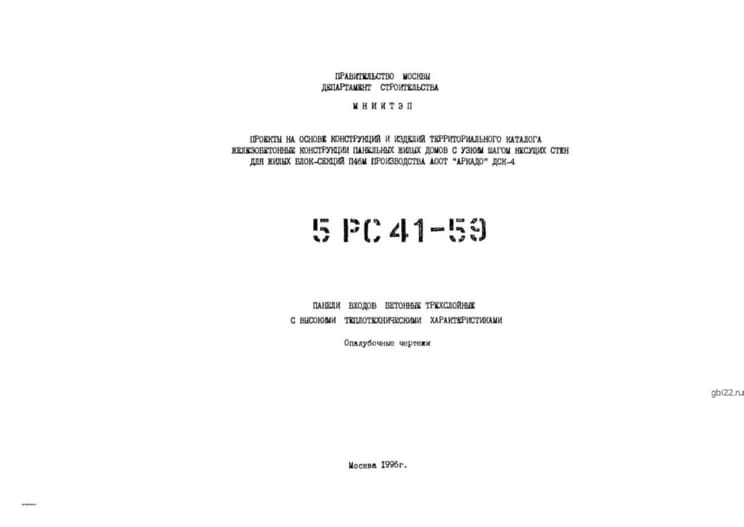

Подробные технические требования содержатся в Альбоме 5РС41-59. Изменение маркировки не допускается.
