Прочные входные панели НВ 19-4 (Альбом 5РС 41-59) для жилого строительства

Маркировка и конструктивные особенности

Панели НВ 19-4 (Альбом 5РС 41-59) – это усиленные строительные элементы, предназначенные для обустройства входных групп. Расшифровка обозначения:

• НВ – тип изделия (входная панель);
• 19 – длина в дециметрах (1930 мм);
• 4 – модификация конструкции.

Изменение маркировки не допускается. На поверхности могут быть нанесены дополнительные данные: дата выпуска, масса, отметка ОТК.

Основные характеристики

Железобетонные панели прямоугольной формы с выступами для соединения со смежными элементами. Для усиления фиксации применяются закладные детали.

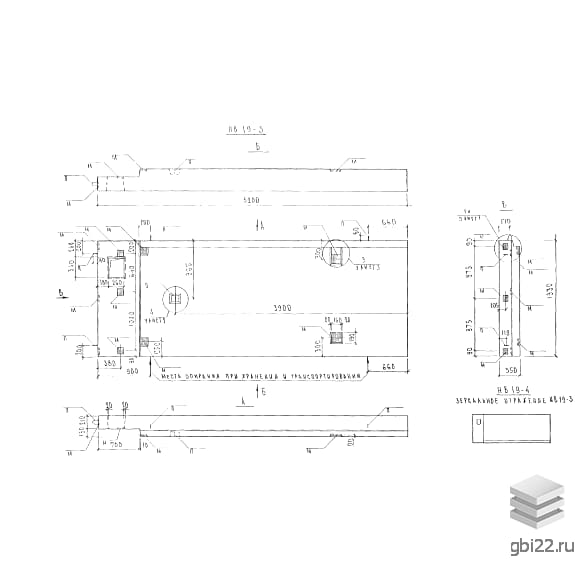

Габариты:

• Длина: 1930 мм
• Ширина: 350 мм
• Высота: 5200 мм
• Вес: 3120 кг

Область применения

Используются при возведении жилых зданий и блок-секций с узким шагом несущих стен (серия П46м). Оптимальное решение благодаря:

• Высокой прочности
• Теплоизоляционным свойствам
• Экономической эффективности

Производство соответствует требованиям СНиП 2.03.01-84.

Технология изготовления

Для производства применяют:

• Тяжелый бетон (марка подбирается индивидуально)
• Стальные опалубочные формы
• Арматурные каркасы из горячекатаной стали

Закладные элементы изготавливают из полосовой стали, петли – из стали класса А1. Обязательна антикоррозийная обработка металлических частей.

Транспортировка и хранение

• Перевозка в вертикальном положении с надежной фиксацией
• Складирование на деревянных подкладках
• Запрещены ударные нагрузки и волочение
• Погрузка только спецтехникой с мягкими стропами

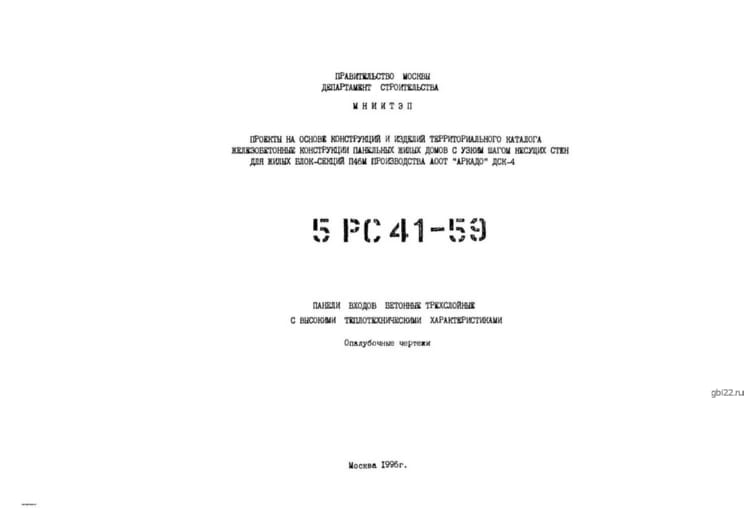

Подробные технические требования содержатся в Альбоме 5РС41-59.
