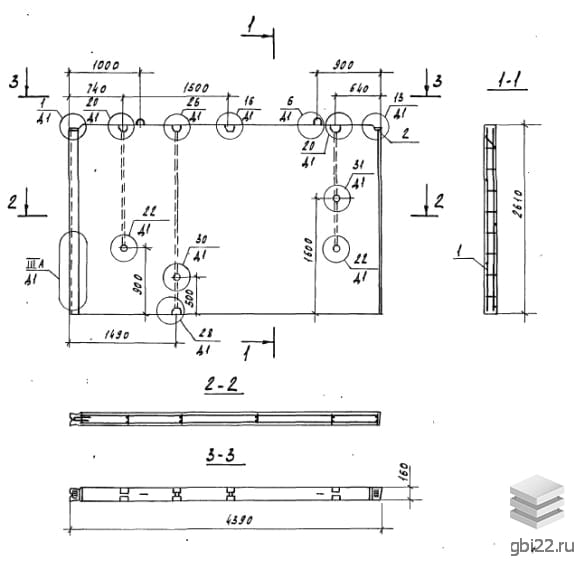

Панели внутренних стен 5ВС 2-2

Панели внутренних стен 5ВС 2-2 – это прямоугольные строительные элементы с небольшими углублениями, предназначенными для соединения с другими конструкциями. Эти железобетонные изделия разработаны по Серии 97 и активно применяются при строительстве пяти- и девятиэтажных зданий, играя ключевую роль в несущем каркасе и разделении помещений.

Основные характеристики

Тип детали: панель стеновая внутренняя (ПСВ);

Длина: 4400 мм;

Высота: 2610 мм;

Ширина: 160 мм;

Вес: 3780 кг;

Марка бетона: B 12,5 и B 15;

Вид бетона: тяжелый;

Вариант расположения: 2.

Маркировка

Каждая панель имеет уникальную маркировку, которая наносится на боковую грань специальной влагоустойчивой краской. Это позволяет легко идентифицировать нужный элемент на складе. Рассмотрим расшифровку маркировки 5ВС 2-2:

1. ПСВ - тип детали (панель стеновая внутренняя);
2. 44 - длина элемента;
3. 26 - высота;
4. 16 - ширина;
5. 200 - марка бетона;
6. т - вид бетона (тяжелый);
7. 2 - вариант расположения.

Качество и материалы

За качество панелей отвечает производитель, который использует только высококачественные материалы. Серия 97 содержит основные требования к производству этих конструкций. Бетон, используемый для панелей, должен соответствовать классам B 12,5 и B 15, а его морозостойкость и водонепроницаемость определяются индивидуально для каждого проекта, учитывая климатические условия.

Армирование и дополнительные элементы

Панели получают дополнительную прочность благодаря качественному армированию. Армирование осуществляется с использованием пространственных и плоских каркасов из арматурной стали A-III в соответствии с нормами ГОСТ 5781-82 и Серии 97. Закладные детали изготавливаются из полосовой стали марок Ст3, а монтажные петли – из горячекатаной арматурной стали Ac-II по ГОСТ 18599-83.

Контроль качества

Перед отправкой к заказчику все панели проходят контрольные проверки на прочность, жесткость и трещиностойкость. Поверхность изделий должна быть без пятен, вмятин и наплывов, а обнажение арматуры недопустимо. Только те партии, которые успешно прошли все проверки, получают паспорт качества.

Хранение и транспортировка

Складирование и транспортировка панелей 5ВС 2-2 осуществляется в соответствии с ГОСТ 12504-80 и Серией 97. Элементы размещаются на складе в вертикальном положении с использованием деревянных подкладок. Транспортировка производится на панелевозах или железнодорожных платформах с надежной фиксацией. Все операции с панелями проводятся с соблюдением техники безопасности.
