Панели внутренних стен 5ВС 3-3

Панели внутренних стен 5ВС 3-3 – это прямоугольные строительные элементы с небольшими углублениями, предназначенными для соединения с другими конструкциями. Эти железобетонные изделия разработаны по Серии 97 и активно применяются при строительстве пяти- и девятиэтажных зданий, играя ключевую роль в несущем каркасе и разделении помещений.

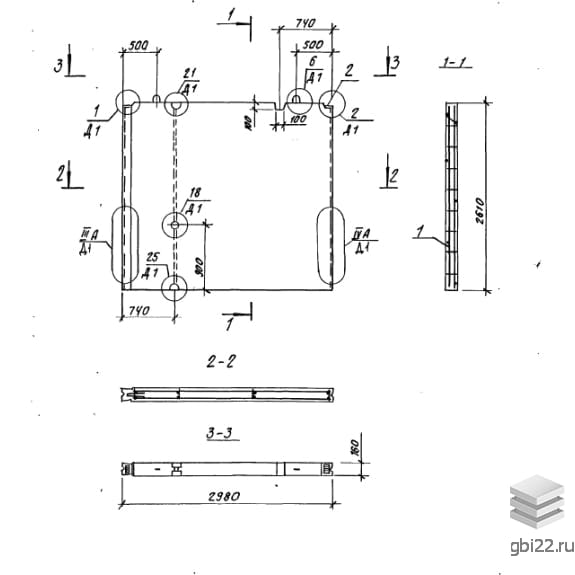

Основные характеристики

Длина: 2980 мм

Ширина: 160 мм

Высота: 2610 мм

Вес: 2300 кг

Марка бетона: B 12,5 и B 15

Маркировка изделия

Каждая панель имеет уникальную маркировку, которая наносится на боковую грань специальной влагостойкой краской. Это позволяет легко идентифицировать нужный элемент на складе. Рассмотрим расшифровку маркировки 5ВС 3-3:

1. ПСВ – тип детали (панель стеновая внутренняя);

2. 30 – длина элемента;

3. 26 – высота;

4. 16 – ширина;

5. 150 – марка бетона;

6. т – вид бетона (тяжелый);

7. 3 – вариант расположения.

Качество и материалы

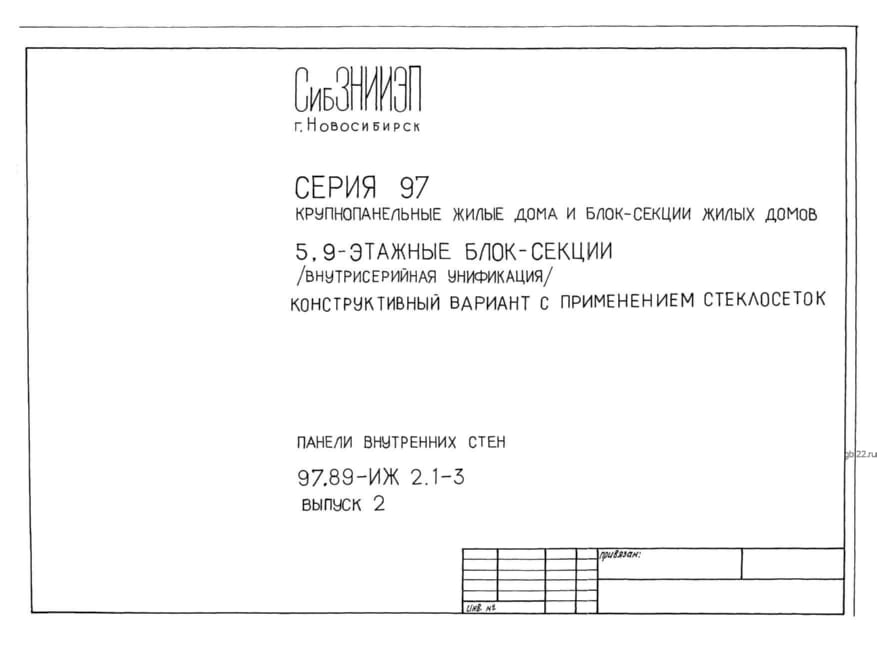

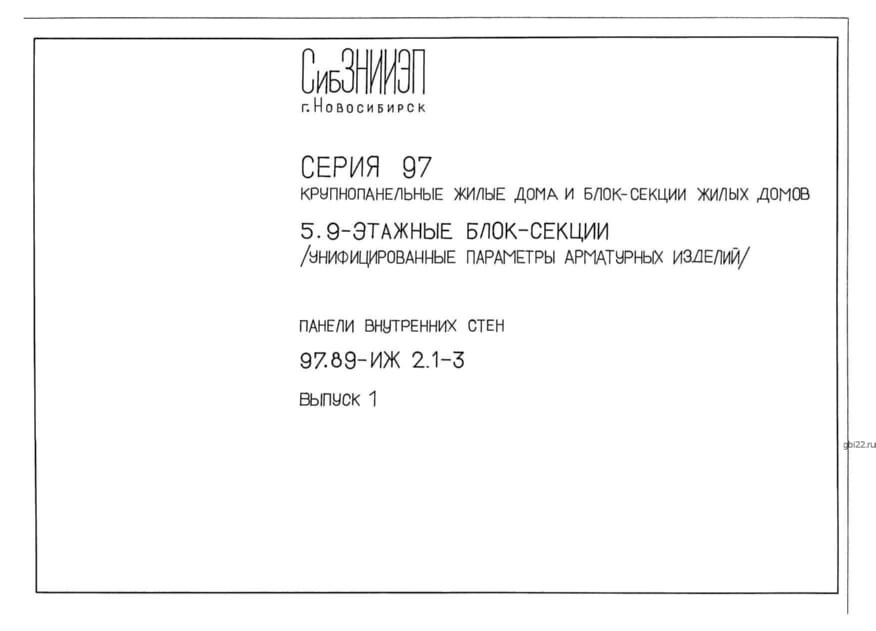

За качество панелей отвечает производитель, который использует только высококачественные материалы. Серия 97 содержит основные требования к производству этих конструкций. Бетон, используемый для панелей, должен соответствовать классу B 12,5 и B 15, а также иметь индивидуальные характеристики морозостойкости и водонепроницаемости в зависимости от климатических условий эксплуатации.

Армирование и конструкция

Панели получают дополнительную прочность благодаря качественному армированию. Армирование осуществляется с использованием пространственных и плоских каркасов из арматурной стали A-III в соответствии с нормами ГОСТ 5781-82 и Серии 97. Закладные элементы изготавливаются из полосовой стали марок Ст3, а монтажные петли – из горячекатаной арматурной стали Ac-II по ГОСТ 18599-83.

Контроль качества

Перед отправкой к заказчику все панели проходят контрольные проверки на прочность, жесткость и трещиностойкость. Поверхность изделий должна быть без пятен, вмятин и наплывов, а обнажение арматуры недопустимо. Только те партии, которые успешно прошли все проверки, получают паспорт качества.

Хранение и транспортировка

Складирование и транспортировка панелей 5ВС 3-3 осуществляется в соответствии с ГОСТ 12504-80 и Серией 97. Элементы размещаются на складе в вертикальном положении с использованием деревянных подкладок. Транспортировка производится на специализированных панелевозах или железнодорожных платформах с надежной фиксацией. Все операции с панелями должны проводиться с соблюдением техники безопасности.
