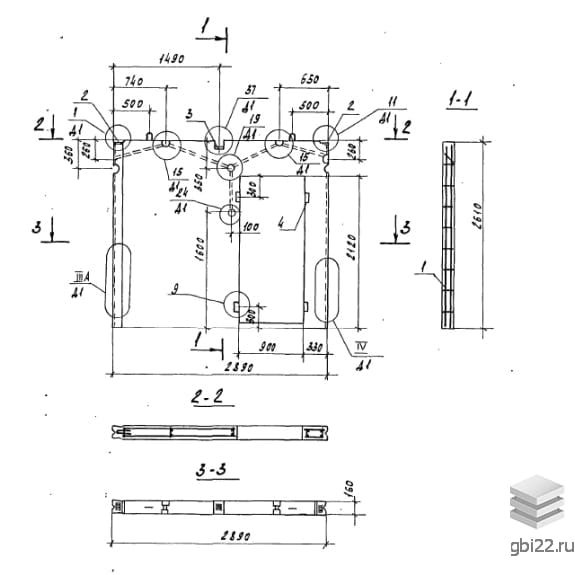

Панели внутренних стен 5ВС 3-5

Панели внутренних стен 5ВС 3-5 представляют собой прямоугольные строительные элементы с небольшими углублениями, предназначенными для соединения с другими конструкциями. Эти железобетонные изделия разработаны по Серии 97 и активно применяются при строительстве пяти- и девятиэтажных зданий, играя ключевую роль в несущем каркасе и разделении помещений.

Маркировка изделия

5ВС – тип детали (панель стеновая внутренняя);

3 – длина элемента в дециметрах;

5 – высота в дециметрах;

200 – марка бетона;

т – вид бетона (тяжелый);

5 – вариант расположения.

Каждая панель изготавливается из высококачественного материала, что обеспечивает надежность и долговечность конструкции. Универсальная маркировка, нанесенная на боковую грань, позволяет легко идентифицировать нужный элемент на складе.

Качество и требования

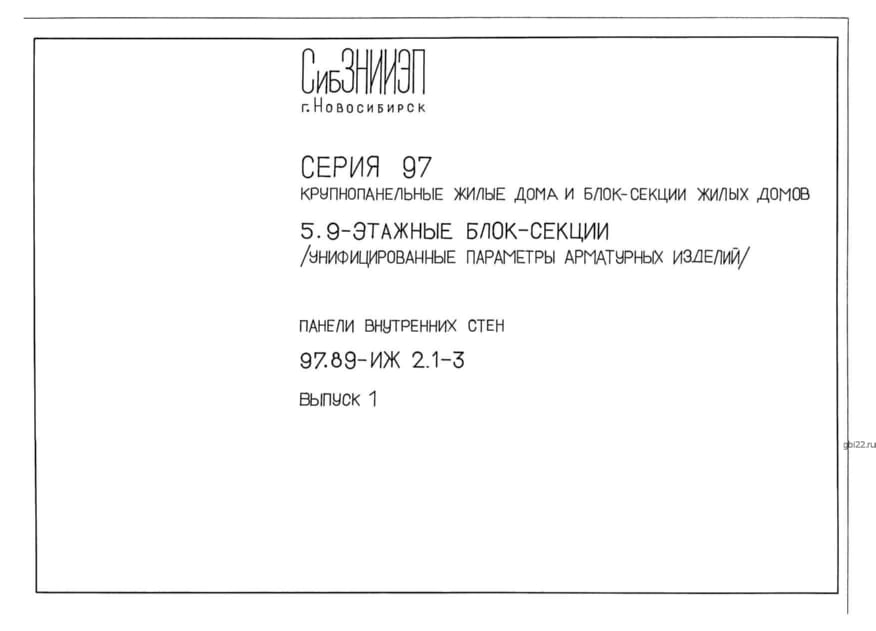

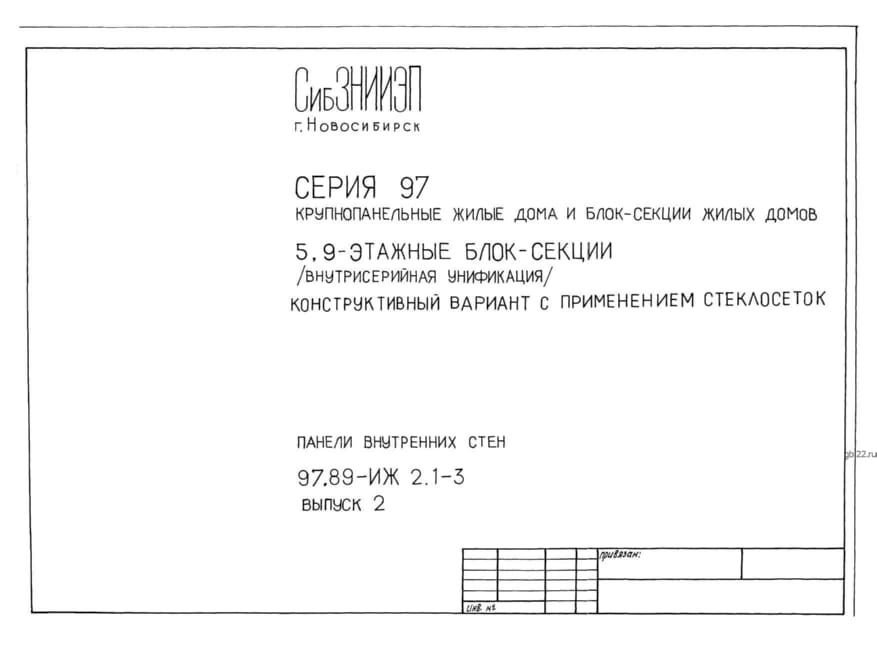

За качество панелей отвечает производитель, который использует только высококачественные материалы. Серия 97 содержит основные требования к производству этих конструкций, основанных на бетоне классов B 12,5 и B 15. Марка бетона по морозостойкости и водонепроницаемости определяется индивидуально для каждого проекта, учитывая климатические условия эксплуатации.

Армирование и конструктивные особенности

Панели получают дополнительную прочность благодаря качественному армированию. Армирование осуществляется с использованием пространственных и плоских каркасов, с применением арматурной стали A-III в соответствии с нормами ГОСТ 5781-82 и Серии 97. Закладные элементы изготавливаются из полосовой стали марок Ст3, а монтажные петли – из горячекатаной арматурной стали Ac-II по ГОСТ 18599-83.

Электропроводка и антикоррозионная обработка

Для скрытой электропроводки панели оснащены замоноличенными полиэтиленовыми трубками. В панелях с дверными проемами предусмотрены деревянные антисептические пробки для крепления коробок. Все металлические компоненты проходят антикоррозионную обработку.

Контроль качества

Перед отправкой к заказчику, все панели проходят контрольные проверки на прочность, жесткость и трещиностойкость. Поверхность изделий должна быть без пятен, вмятин и наплывов, а обнажение арматуры недопустимо. Только те партии, которые успешно прошли проверки, получают паспорт качества.

Хранение и транспортировка

Складирование и транспортировка панелей 5ВС 3-5 осуществляется в соответствии с ГОСТ 12504-80 и Серией 97. Элементы размещаются на складе в вертикальном положении с использованием деревянных подкладок. Транспортировка осуществляется на панелевозах или железнодорожных платформах с надежной фиксацией.

Основные характеристики

Длина: 2890 мм

Ширина: 160 мм

Высота: 2610 мм

Вес: 2950 кг

Марка бетона:
