Внутренние стеновые панели ЛВ 1862-71 у-4с

Маркировка и расшифровка

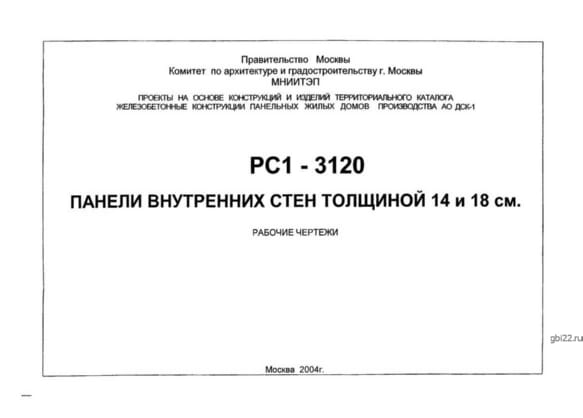

ЛВ 1862-71 у-4с (Альбом РС 1-3120) — несущие конструкции повышенной прочности для жилого строительства. Прямоугольные элементы могут содержать технологические отверстия и проемы.

Расшифровка обозначений:

• ЛВ — тип изделия (стеновая панель);
• 18 — толщина в сантиметрах;
• 62 — длина в дециметрах;
• 71 — особые конструктивные параметры;
• у-4с — усиленная устойчивость к аварийным нагрузкам.

Изменение маркировки запрещено.

Основные характеристики

Применение: возведение жилых зданий серии П44Т. Панели служат несущими элементами, повышающими устойчивость сооружений при чрезвычайных ситуациях. Соответствуют СНиП 2.03.01-84 и ГОСТ 12504-80.

Производство: изготовление в горизонтальных формах или кассетным методом с соблюдением геометрии (норматив — Альбом РС 1-3120).

Материалы и параметры:

• Бетон: тяжелый, плотность 2400 кг/м?, класс прочности В22.5 (М300), морозостойкость F50;
• Армирование: сварные каркасы из стержней (ГОСТ 14098-91) с точечной сваркой. Используется:
  • горячекатаная сталь AI/AIII (ГОСТ 5781-82);
  • холоднотянутая проволока Вр-1 (ГОСТ 6727-80);
  • монтажные петли — сталь Ст3сп2/пс2 (ГОСТ 535-88);
  • закладные детали — сталь Ст3кп2;
  • анкеры — класс AII/А400с (ТСН 102-00).
• Дополнительно: ПВХ-трубки, антисептические пробки.

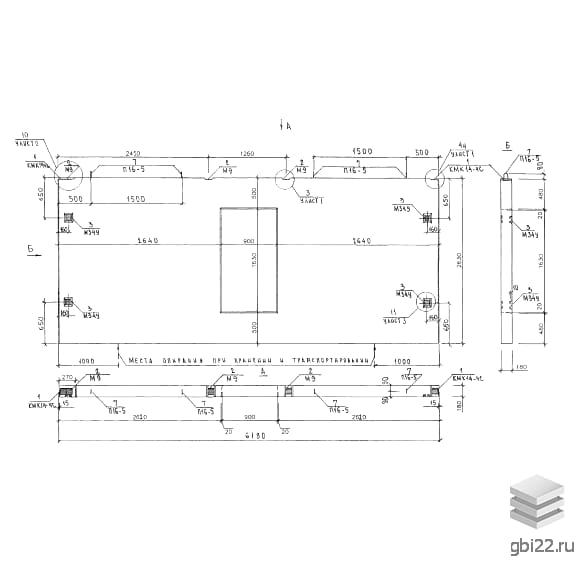

Габариты и вес

• Длина: 6180 мм;
• Ширина: 180 мм;
• Высота: 2630 мм;
• Масса: 6340 кг.

Транспортировка и хранение

Перевозка — специализированным транспортом с фиксацией в вертикальном положении. Погрузка — краном за монтажные петли или траверсами. Складирование — вертикально на деревянных подкладках согласно чертежам.
