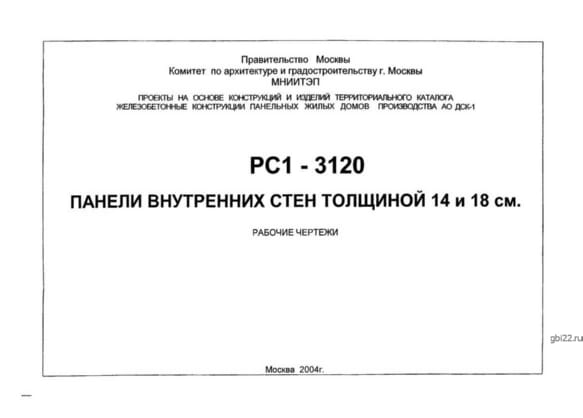

Внутренние стеновые панели В 1855-70 у-4с (Альбом РС 1-3120)

Маркировка и расшифровка

Конструкции внутренних стен В 1855-70 у-4с имеют следующую кодировку:

• В — тип изделия (стеновая панель);
• 18 — толщина конструкции в сантиметрах;
• 55 — длина в дециметрах;
• 70 — модификация и технические особенности;
• у-4с — усиленная прочность с защитой от обрушения при ЧС.

Изменение маркировки без согласования запрещено.

Основные характеристики

Габариты и вес:

• Длина: 5520 мм
• Ширина: 180 мм
• Высота: 2630 мм
• Масса: 5450 кг

Бетон:

• Марка: М300
• Класс прочности: В22.5
• Морозостойкость: F50
• Плотность: 2400 кг/м?

Применение

Железобетонные панели используются в строительстве жилых комплексов серии П44Т в качестве несущих элементов. Конструкции обеспечивают устойчивость зданий при чрезвычайных ситуациях, соответствуя СНиП 2.03.01-84 и ГОСТ 12504-80.

Производство

Изготовление осуществляется в горизонтальных формах или кассетным методом с соблюдением геометрии согласно Альбому РС 1-3120.

Армирование:

• Каркасы из стали AI/AIII (ГОСТ 5781-82)
• Проволока Вр-1 (ГОСТ 6727-80)
• Монтажные петли: Ст3сп2/Ст3пс2
• Закладные детали: Ст3кп2 (ГОСТ 535-88)

Транспортировка и хранение

Перевозка выполняется специализированным транспортом с фиксацией в вертикальном положении. Складирование — на деревянных подкладках с использованием подъемных петель или балансирных траверс.
