Стеновые панели 5ВЦ 1816-1 (Альбом 5РС 17-30)

Стеновые панели 5ВЦ 1816-1 — это прочные индустриальные конструкции, предназначенные для возведения внутренних перегородок. Изделия оснащены технологическими вырезами и выступами для монтажа дверных и оконных проёмов, а также прокладки инженерных коммуникаций. Габариты варьируются в зависимости от типоразмера.

Расшифровка маркировки 5ВЦ 1816-1

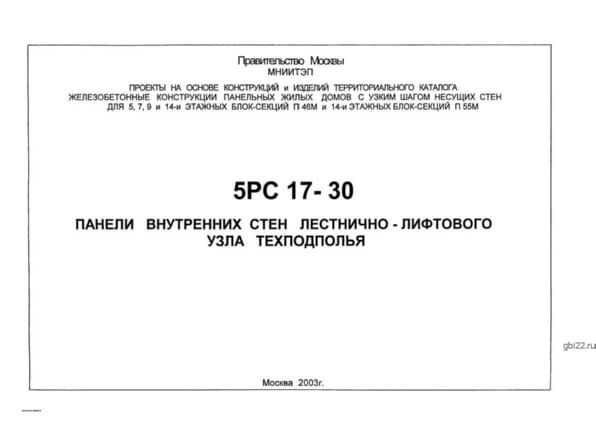

5 — ссылка на нормативный документ (Альбом 5РС 17-30).

ВЦ — тип изделия (внутренняя стеновая панель).

18 — толщина конструкции в сантиметрах.

16 — длина в дециметрах.

1 — модификация с дополнительными конструктивными особенностями.

Основные характеристики

Панели применяются в строительстве жилых зданий высотой от 5 до 14 этажей, включая блок-секции серий П46м и П55м. Конструкции обеспечивают устойчивость зданий при чрезвычайных ситуациях, включая пожары. Используются для монтажа стен и лестнично-лифтовых узлов.

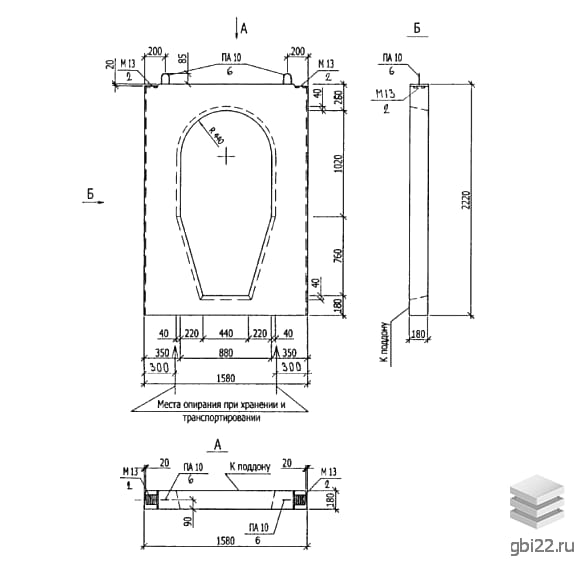

Технические параметры

• Длина: 1850 мм
• Ширина: 180 мм
• Высота: 2220 мм
• Вес: 860 кг
• Марка бетона: М300 (класс В22.5)
• Плотность: 2400 кг/м?
• Морозостойкость: F50

Производство и материалы

Изготовление осуществляется в стальных опалубках горизонтальным способом. Основной материал — тяжёлый бетон с армированием сварными каркасами из стали классов AI и AIII (ГОСТ 5781-82). Для монтажных петель применяется сталь марки Ст3сп2/Ст3пс2.

Транспортировка и хранение

Перевозка выполняется на специализированном транспорте с фиксацией конструкций. Складирование — вертикально на мягкие подкладки в указанных местах. Погрузка осуществляется за монтажные петли с балансирующими траверсами.

Важно: запрещено изменять маркировку и нарушать правила обращения с изделиями во избежание повреждений.
