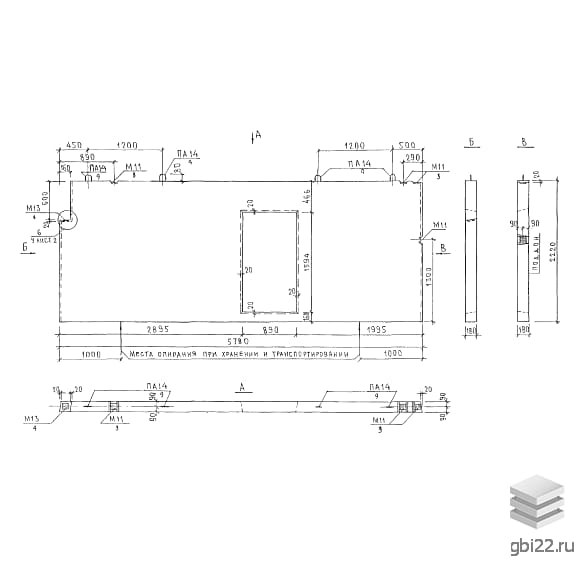

Стеновые панели 5ВЦ 1858-2 (Альбом 5РС 17-30)

Маркировка изделия:

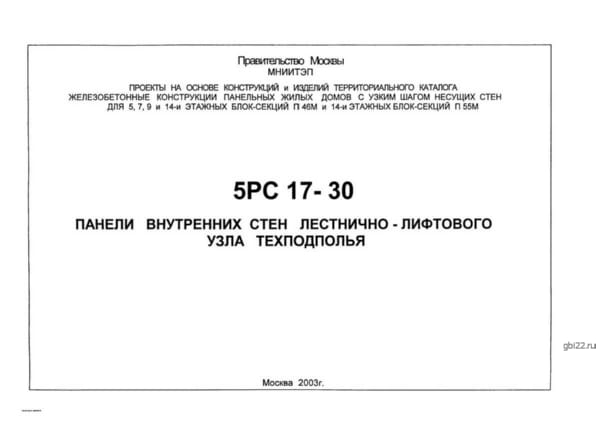

• 5 – ссылка на нормативный документ Альбом 5РС 17-30;
• ВЦ – тип: внутренняя стеновая конструкция;
• 18 – толщина панели (18 см);
• 58 – длина (58 дм);
• 2 – модификация изделия.

Изменение маркировочных обозначений не допускается.

Основные характеристики

Железобетонные панели 5ВЦ 1858-2 предназначены для возведения внутренних стен жилых зданий высотой от 5 до 14 этажей, включая блок-секции серий П46м и П55м.

Технические параметры

Габариты и вес:

• Длина: 5780 мм
• Ширина: 180 мм
• Высота: 2220 мм
• Масса: 4850 кг
• Класс бетона: В22.5 (М300)

Конструктивные особенности

Изделия производятся из тяжелого бетона (плотность 2400 кг/м?) с морозостойкостью F50. Армирование выполняется сварными каркасами из стали классов AI-AIII (ГОСТ 5781-82) и проволоки Вр-1 (ГОСТ 6727-80).

Применение и монтаж

Панели используются при устройстве:

• Межквартирных перегородок
• Лестнично-лифтовых узлов
• Технических подполий

Транспортировка осуществляется специализированным транспортом с вертикальным хранением на подкладках.

Нормативная база

Изготовление соответствует:

• СНиП 2.03.01-84
• ГОСТ 12504-80
• ГОСТ 13015-83 (качество поверхностей)
