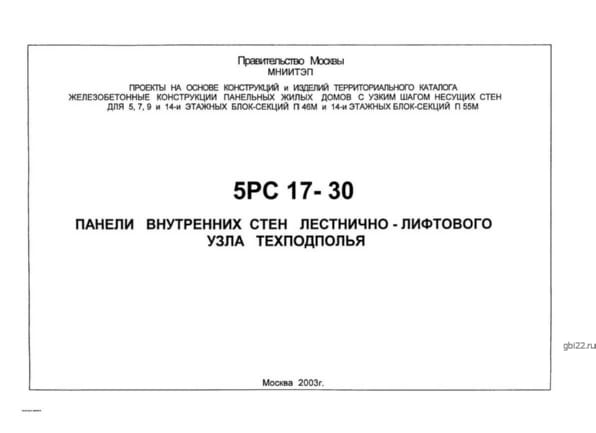

Внутренние стеновые панели 5ВЦ 1859-1 (Альбом 5РС 17-30)

Маркировка изделия:

5 – ссылка на Альбом 5РС 17-30

ВЦ – тип конструкции (внутренняя стеновая панель)

18 – толщина изделия (18 см)

59 – длина (59 дм)

1 – модификация конструкции

Технические параметры:

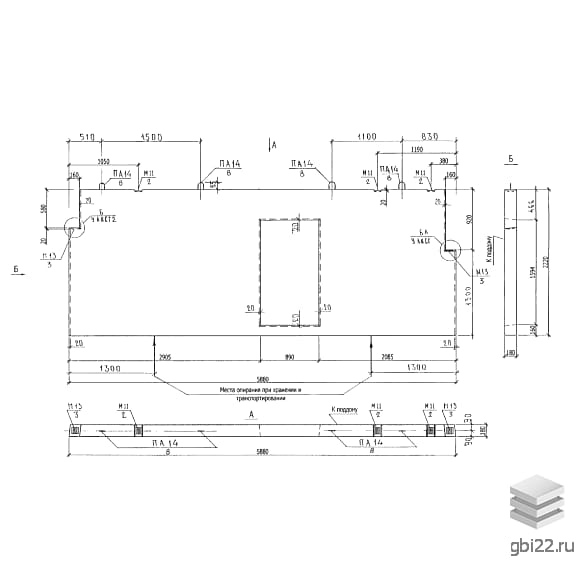

Габариты: 5880?180?2220 мм

Масса: 4870 кг

Класс бетона: В22.5 (М300)

Плотность: 2400 кг/м?

Морозостойкость: F50

Сфера использования:

Предназначены для возведения жилых зданий высотой 5–14 этажей по сериям П46м и П55м. Применяются в качестве несущих элементов при обустройстве лестнично-лифтовых узлов и технических помещений.

Соответствие нормативам:

Изготовление регламентировано:

• СНиП 2.03.01-84
• ГОСТ 12504-80
• ГОСТ 13015-83 (качество поверхности)

Особенности изготовления:

Производство осуществляется в стальных горизонтальных опалубках с использованием:

• Бетона класса В22.5
• Арматуры классов AI–AIII (ГОСТ 5781-82)
• Холоднотянутой проволоки Вр-1 (ГОСТ 6727-80)

Армирование выполняется объемными каркасами с точечной сваркой (ГОСТ 14098-91).

Требования к перевозке и складированию:

Перевозка осуществляется специализированным транспортом с фиксацией конструкций. Хранение – в вертикальном положении на мягких прокладках в указанных местах. Подъем выполняется за монтажные петли с балансировочными траверсами.
