Стеновые панели 5ВЦЛ 1816-13 (Альбом 5РС 17-30)

Расшифровка маркировки

Комбинация символов 5ВЦЛ 1816-13 содержит следующую информацию:

• 5 — ссылка на Альбом 5РС 17-30
• ВЦЛ — тип конструкции (внутренняя стеновая панель для лестнично-лифтовых узлов)
• 18 — толщина изделия (18 см)
• 16 — длина (16 дм)
• 13 — особые конструктивные особенности

Изменение маркировочных обозначений не допускается.

Технические параметры

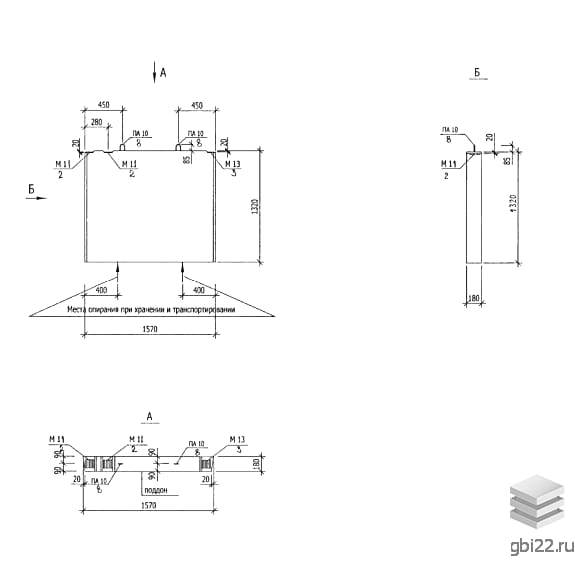

Габариты и вес:

• Длина: 1570 мм
• Ширина: 180 мм
• Высота: 1320 мм
• Масса: 890 кг
• Класс бетона: М300 (В22.5)

Область применения

Предназначены для:

• Возведения жилых зданий высотой 5–14 этажей
• Строительства блок-секций серий П46м и П55м
• Обустройства лестнично-лифтовых узлов и технических подполий

Конструкции обеспечивают защиту от прогрессирующего обрушения при ЧС.

Производственные стандарты

Изготовление соответствует:

• СНиП 2.03.01-84
• ГОСТ 12504-80
• ГОСТ 13015-83 (качество поверхности)

Технология производства

• Формовка в стальных опалубках горизонтальным способом
• Использование тяжелого бетона (плотность 2400 кг/м?, морозостойкость F50)
• Армирование сварными каркасами из стали классов AI–AIII (ГОСТ 5781-82)
• Применение монтажных петель из стали Ст3сп2/пс2

Транспортировка и хранение

• Перевозка на специализированном панелевозе
• Складирование в вертикальном положении на мягких прокладках
• Погрузка с использованием балансирующих траверс

Подробные технические требования содержатся в Альбоме 5РС 17-30.
