Стеновые панели 5ВЦЛ 1817-13 (Альбом 5РС 17-30)

Маркировка изделий

Обозначение 5ВЦЛ 1817-13 содержит ключевые параметры:

• 5 – ссылка на Альбом 5РС 17-30;
• ВЦЛ – тип: внутренняя стеновая панель для лестнично-лифтовых узлов;
• 18 – толщина (18 см);
• 17 – длина (17 дм);
• 13 – особые конструктивные особенности.

Изменение маркировки не допускается.

Основные характеристики

Прочные железобетонные панели прямоугольной формы с технологическими отверстиями для коммуникаций, оконных и дверных проёмов. Геометрия варьируется в зависимости от типоразмера.

Применение

Используются в строительстве:

• Жилых зданий высотой 5–14 этажей;
• Блок-секций серий П46м и П55м;
• Технических помещений (лестничные узлы, подполья).

Конструкции соответствуют требованиям СНиП 2.03.01-84 и ГОСТ 12504-80, обеспечивают защиту от прогрессирующего обрушения.

Производство

Изготавливаются в стальных опалубках горизонтальным способом с применением:

• Бетона класса В22,5 (М300) (плотность 2400 кг/м?, морозостойкость F50);
• Арматуры (ГОСТ 5781-82, 6727-80): сварные каркасы из стали AI–AIII и проволоки Вр-1;
• Закладных деталей из сортовой стали Ст3кп2 (ГОСТ 535-88).

Качество поверхностей регламентируется ГОСТ 13015-83.

Транспортировка и хранение

Требования:

• Перевозка на панелевозах с фиксацией;

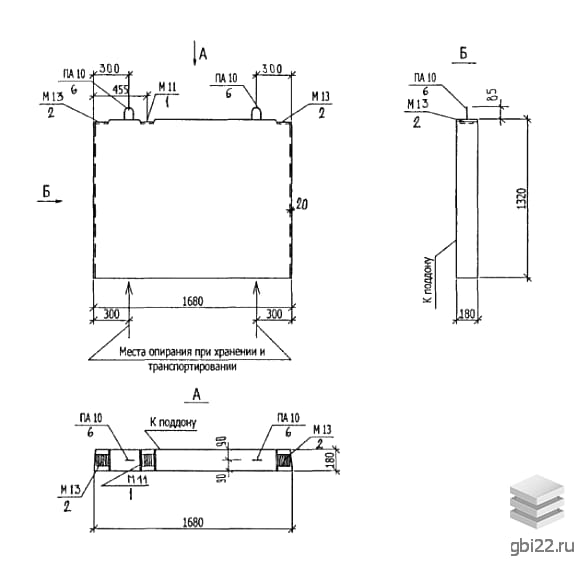

• Складирование вертикально на подкладки (места указаны в чертежах);
• Погрузка за монтажные петли с балансирующими траверсами.

Технические параметры

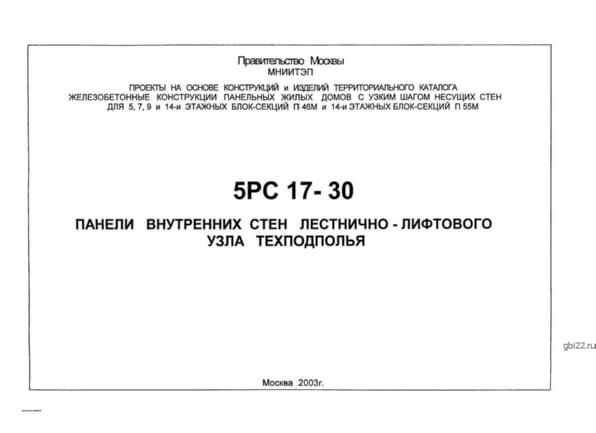

Подробные спецификации — в Альбоме 5РС 17-30.
