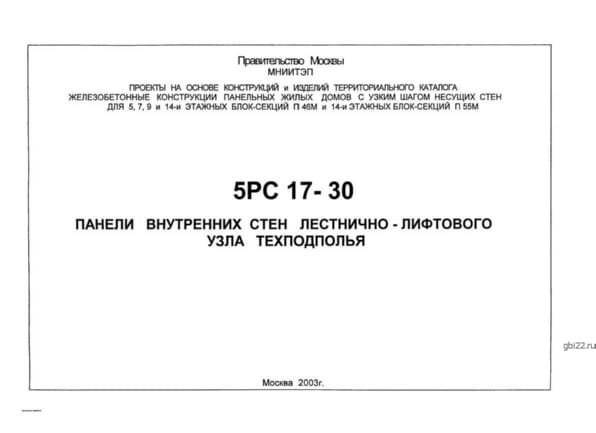

Стеновые панели 5ВЦЛ 1818-13 (Альбом 5РС 17-30)

Описание и маркировка

Панели внутренних стен 5ВЦЛ 1818-13 – это прочные индустриальные конструкции, предназначенные для возведения зданий. Изделия имеют прямоугольную форму с технологическими выступами и отверстиями для монтажа дверей, окон и коммуникаций. Геометрия зависит от типоразмера.

Расшифровка маркировки:

• 5 – ссылка на Альбом 5РС 17-30;
• ВЦЛ – тип конструкции: внутренняя стеновая панель для лестнично-лифтовых узлов;
• 18 – толщина (см);
• 18 – длина (дм);
• 13 – дополнительные особенности.

Изменение маркировки не допускается.

Применение

Конструкции используются в жилых домах высотой 5–14 этажей, включая блок-секции серий П46м и П55м. Панели обеспечивают устойчивость зданий при ЧС, включая пожары. Монтируются в стенах и лестнично-лифтовых узлах.

Технические характеристики

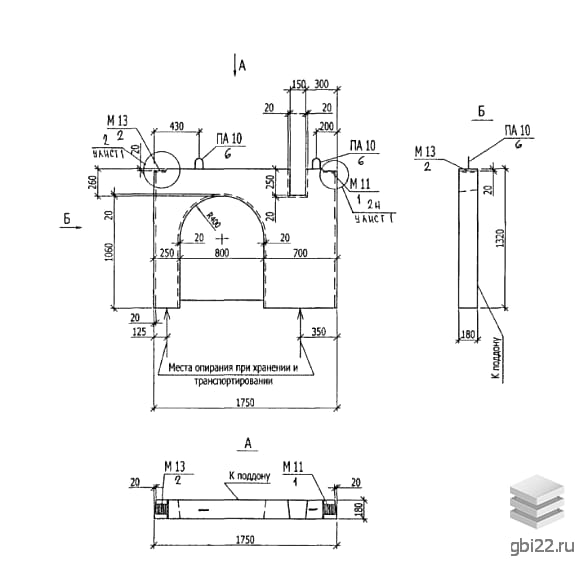

• Длина: 1750 мм
• Ширина: 180 мм
• Высота: 1320 мм
• Вес: 650 кг
• Марка бетона: М300 (класс В22,5)
• Плотность: 2400 кг/м?
• Морозостойкость: F50

Производство

Изготовление ведётся в стальных опалубках горизонтальным способом. Основной материал – тяжёлый бетон. Армирование выполняется сварными каркасами и стержнями согласно ГОСТ 14098-91.

Используемые материалы:

• Арматура: горячекатаная сталь AI, AIII (ГОСТ 5781-82), проволока Вр-1 (ГОСТ 6727-80);
• Монтажные петли: сталь AI (Ст3сп2, Ст3пс2);
• Закладные детали: прокатная сталь Ст3кп2 (ГОСТ 535-88).

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией конструкций. Складирование – вертикально на подкладки. Погрузка выполняется за монтажные петли с балансирующими траверсами. Требуется защита от механических повреждений.
