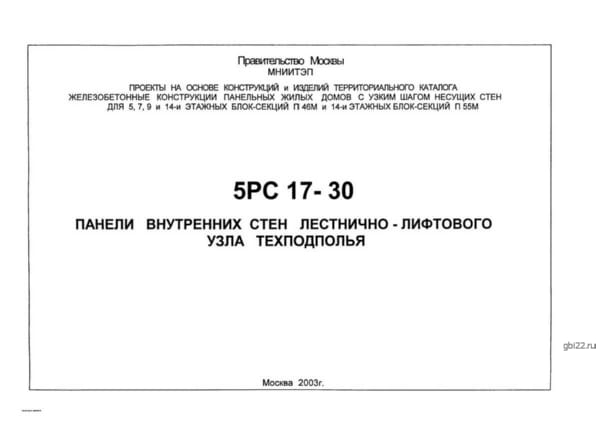

Панели внутренних стен 5ВЦЛ 1821 (Альбом 5РС 17-30)

Расшифровка маркировки

5ВЦЛ 1821 – это обозначение стеновой панели, где:

• 5 – ссылка на Альбом 5РС 17-30;
• ВЦЛ – тип конструкции: внутренняя стеновая панель для лестнично-лифтового узла;
• 18 – толщина изделия (18 см);
• 21 – длина (21 дм).

Изменение маркировки не допускается.

Основные характеристики

5ВЦЛ 1821 – прочные железобетонные панели, предназначенные для возведения жилых зданий высотой от 5 до 14 этажей, включая блок-секции серий П46м и П55м. Конструкции обладают повышенной устойчивостью к нагрузкам и соответствуют нормам безопасности при ЧС.

Применение

Используются в качестве стеновых элементов в лестнично-лифтовых узлах и технических подпольях. Проектирование соответствует СНиП 2.03.01-84 и ГОСТ 12504-80.

Технология производства

Изготовление выполняется в стальных опалубках горизонтальным способом. Основной материал – тяжелый бетон класса В22.5 (М300) с плотностью 2400 кг/м? и морозостойкостью F50.

Армирование включает:

• Сварные каркасы и стержни, соединенные точечной сваркой (ГОСТ 14098-91);
• Горячекатаную сталь AI и AIII (ГОСТ 5781-82);
• Холоднотянутую проволоку Вр-1 (ГОСТ 6727-80);
• Монтажные петли из стали Ст3сп2/Ст3пс2.

Лицевые поверхности соответствуют ГОСТ 13015-83.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией конструкций. Складирование – вертикально, с использованием подкладок в указанных местах. Погрузка выполняется за монтажные петли с балансирующими траверсами.

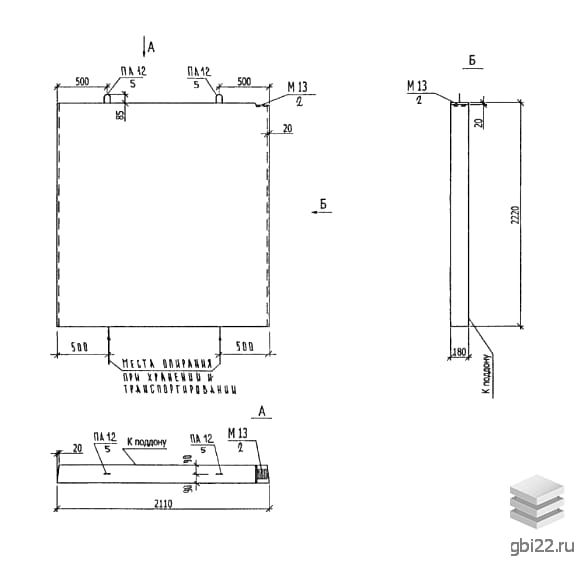

Габариты и параметры

• Длина: 2110 мм
• Ширина: 180 мм
• Высота: 2220 мм
• Вес: 2000 кг
• Марка бетона: М300 (В22.5)
